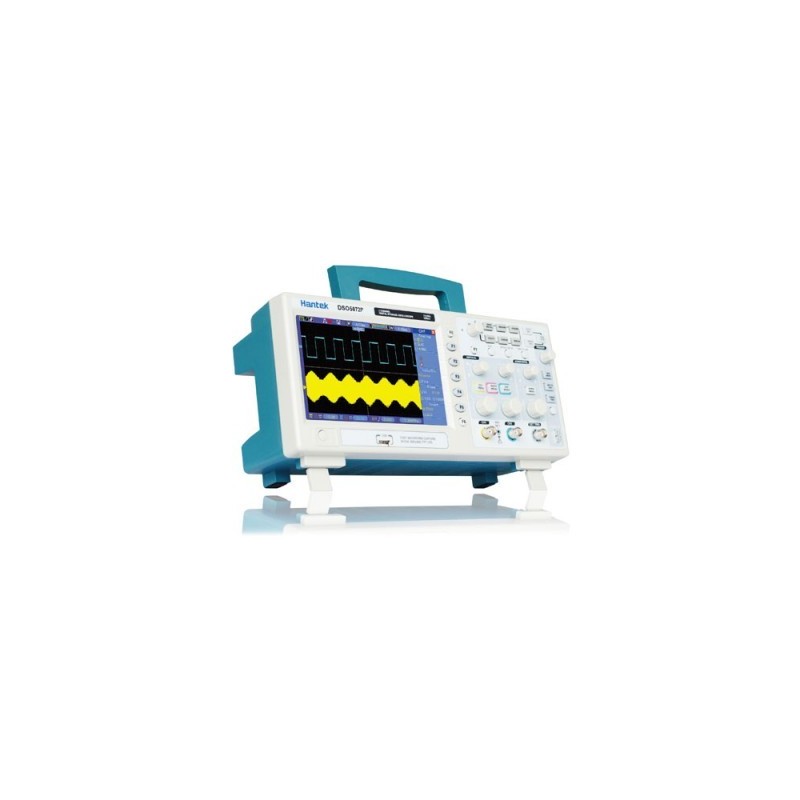

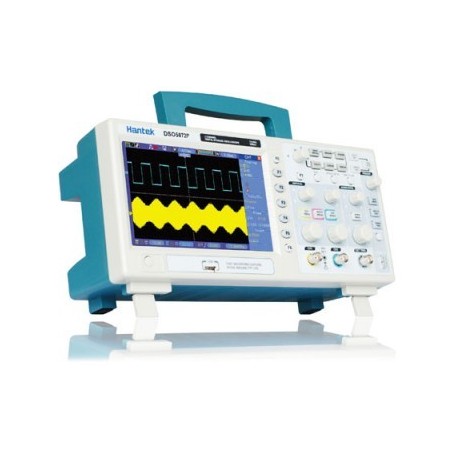

| Oscilloscopio per laboratorio con prestazioni di alto livello. Dispone di ampio display TFT a colori da 7"" con 64.000 colori, due canali con banda passante da 70 MHz, frequenza di campionamento (in Tempo Reale): 1 GSa/s, lunghezza record fino a 40 KB, misure multiple automatiche, funzione FFT (Fast Fourier Transform) integrata, varie modalità di trigger (edge/pulse width/line selectable video/slop/overtime etc), software per l'analisi in tempo reale con il PC e porta USB host. Grazie al software è possibile esportare le schermate in formato Bitmap, stamparle, salvarle in formato .wfm e aprirle. Contenuto della confezione: Oscilloscopio, CD con software e manuale (in inglese), 2 sonde 90 MHz, Cavo USB. |
- Acquisizione
- Frequenza di campionamento (in tempo reale): 1GS/s
- Modalità di Acquisizione: Normale, Picco e Media
- Inputs
- Accoppiamento Ingressi: AC, DC, GND
- Impedenza Ingressi: 1 Mohm ±2% 20pF±3pF
- Attenuazione Sonda: 1X, 10X
- Fattore attenuazione sonda supportato: 1X, 10X, 100X, 1000X
- Tensione massima in ingresso: CAT I and CAT II: 300 VRMS (10×), Installation Category; CAT III: 150VRMS (1×).
- Orizzontale
- Sample Rate Range: 500 MSa/s--1GS/s
- Interpolazione forma d'onda: (sin x)/x
- Lunghezza Record: 40 KB
- SEC/DIV Range: 4 ns/div to 40 s/div
- Frequenza di campionamento e precisione tempo di ritardo: ± 50 ppm
- Position Range: 20ns/div to 80us/div; (-8div x s/div) to 40ms; 200us/div to 40s/div; (-8div x s/div) to 400s
- Precisione di misura Delta Time (larghezza di banda completa): Single-shot, Normal mode:± (1 sample interval +100ppm × reading + 0.6ns); >16 averages:± (1 sample interval + 100ppm × reading + 0.4ns); Sample interval = s/div ÷ 200
- Verticale
- Risoluzione Verticale: risoluzione 8-bit, tutti i canali campionati contemporaneamente
- Position Range: 2 mV / div a 200 mV / div, ±2V / 200 mV / div a 5V / div, ±50V
- Larghezza di banda: 70 MHz
- Rise Time at BNC ( tipica): 5ns
- Larghezza di banda analogica in modalità normale e media a BNC o sonda, Accoppiamento DC: 2 mV / div a 20 mV / div, ±400 mV; 50 mV / div a 200 mV / div, ±2V 500 mV / div a 2V / div, ±40V; 5V / div, ±50V
- Math: +, -, *, /, FFT
- FFT: Windows: Hanning, Flatop, Rectangular, Bartlett, Blackman; 1024 sample point
- Limite di banda: 20 MHz
- Risposta Bassa Frequenza (-3db): = 10 Hz at BNC
- Precisione guadagno DC: ± 3% per la modalità di acquisizione Normale o medio, 5V / div a 10 mV / div; ± 4% per la modalità di acquisizione Normale o medio, 5 mV / div a 2 mV / div
- Precisione misura DC, modalità di acquisizione media: quando lo spostamento verticale è pari a zero e N = 16: ± (3% × lettura + 0.1div +1mV) solo 10mV / div o superiore è selezionato; Quando lo spostamento verticale non è zero e N = 16: ± [3% × (lettura + posizione verticale) + 1% di posizione verticale + 0.2div]; Aggiungi 2mV per le impostazioni da 2 mV / div a 200mV / div; aggiungere 50 mV per le impostazioni da 200 mV / div a 5 V / div
- Ripetibilità delle misure di tensione
- Sistema di Trigger
- Tipo di Trigger: Edge, Video, Pulse, Slope, Over time, Alternative
- Sorgente di Trigger: CH1, CH2, EXT, EXT/5, AC Line
- Modalità di Trigger: Auto, Normale, singolo
- Tipo di Accoppiamento: DC, AC, Noise Reject, HF Reject, LF Reject
- Sensibilità di Trigger (Edge Trigger Type): DC (CH1,CH2): 1div from DC a 10 MHz; 1.5div da 10 MHz a 100 MHz; 2div da 100 MHz a Full; DC(EXT): 200 mV da DC a 100 MHz; 350 mV da 100 MHz a 200 MHz; DC(EXT/5): 1V da DC a 100 MHz;1.75V da 100 MHz a 200 MHz; AC: Attenua i segnali al di sotto di 10 Hz; HF Reject: attenua i segnali superiori a 80 kHz; LF Reject: attenua segnali al di sotto di 150 kHz
- Trigger Level Range: CH1/CH2: ±8 divisioni dal centro dello schermo; EXT: ±1.2V; EXT/5:±6V
- Precisione Livello di Trigger (tipica) La precisione è per segnali con tempi di Rise e Fall = 20 ns: CH1/CH2: 0.2div × volts/div entro ± 4 divisioni dal centro dello schermo; EXT: ± (6% dell'impostazione + 40mV); EXT / 5: ± (6% dell'impostazione + 200mV);
- Livello al 50% (tipico): Funziona con segnali di ingresso = 50 Hz
- Misura
- Cursore di misura: Differenza di tensione tra i cursori: Differenza tra i cursori Delta V / time: Delta T / Reciprocal of Delta T in Hertz (1/Delta T)
- Misura Automatica: Frequenza, Periodo, Media, Picco-Picco, Cicli RMS, Minimum, Maximum, Rise time, Fall Time, +Pulse Width, -Pulse Width, Delay1-2Fall, +Duty, -Duty, Vbase, Vtop, Vmid, Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS, FOVShoot, RPREShoot, BWIDTH, FRF, FFR, LRR, LRF, LFR, LFF
- Display
- TFT 7"" 64.000 colori
- Risoluzione: 800x480
- Contrasto: Regolabile con barra di avanzamento
- Probe Compensator Output
- Tensione di Uscita(tipica): circa 5 Vpp con 1 Mohm di carico
- Frequenza (tipica): 1 kHz
- Alimentazione
- Tensione di alimentazione: 120-240 Vac RMS (± 10%), 45 Hz a 66Hz
- Consumo di energia: < 30W
- Fusibile: 2 A, T rating, 250 V
- Varie
- Temperatura di funzionamento: da 0°C a +50°C
- Metodo di raffreddamento: Convezione
- Umidità: (40°C o inferiore): = 90% di umidità relativa; (da 41°C a +50°C): = 60% di umidità relativa
- Altitudine: funzionamento: sotto 3.000 m (10.000 piedi); Non operativo: Sotto 15.000 m (50.000 piedi)
- Dimensioni (mm): 385x200x245
- Peso: 3,5 kg (con la confezione); 2,08 kg (senza confezione)
|
