Generatore di funzioni e forme d'onda arbitrarie

212,28 €
Tasse incluse
Quantità


Generatore di funzioni e forme d'onda arbitrarie per PC con interfaccia USB. Impiega la tecnologia DDS in modo da ottenere precisione ad alta frequenza, forme d'onda ad alta risoluzione, elevata affidabilità e ampio supporto a livello software.
Dispone di uscita per forme d'onda arbitrarie, uscita per sincronizzazione segnale che permette di collegare più dispositivi al PC, ingresso per frequenzimetro, ingresso a 6 bit e ingresso per trigger esterno. Frequenza di campionamento 200 MSa/s, 12 bit di risoluzione verticale; 25 MHz uscita forme d'onda arbitrarie, onda sinusoidale fino a 75 MHz, frequenzimetro fino a 50 MHz.

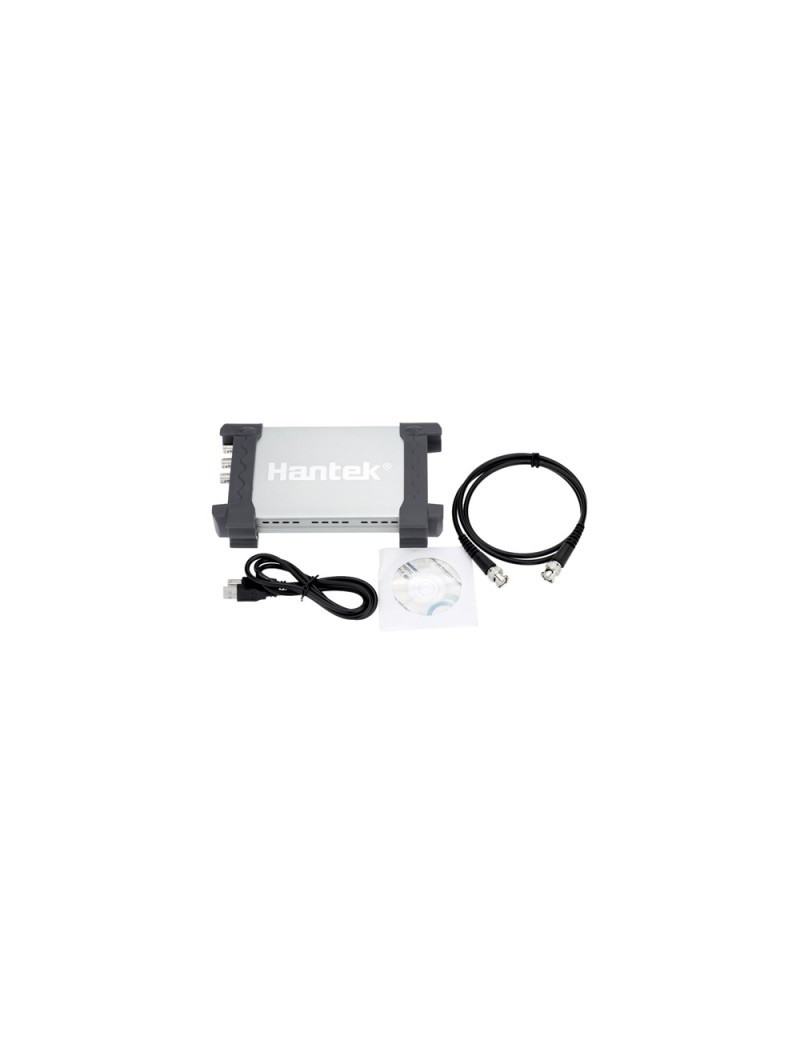

L'utente può modificare la forma d'onda arbitraria dal mouse o scegliere le forme d'onda regolari come sinusoidale, quadra, triangolare, dente di sega, TTL, rumore bianco, Gauss Noise, trapezio, AM e FM. I parametri, come ampiezza, frequenza e offset, sono impostabili. Il formato dei dati è completamente compatibile con quello di Tektronix; si possono leggere direttamente i file dei dati della forma d'onda prodotta dal software dell'oscilloscopio Tektronix o quelli ottenuti dal software tektronix per la generazione di forme d'onda e visualizzare il segnale. Sistema operativo supportato: Windows 7, Windows NT, Windows 2000, Windows XP. La confezione comprende: il generatore di funzioni, il cavo BNC-BNC, il cavo USB e il CD con il software.

Schermate del software




Specifiche tecniche
  • Uscita forme d'onda arbitrarie
    - Frequenza onda: DC~25 MHz
    - DAC clock: da 2 kHz a 200 MHz regolabile
    - Canali: 1
    - Lunghezza della forma d'onda 4 kSa/s
    - Risoluzione Verticale: 12 bit
    - Stabilizzazione di frequenza: <30 ppm
    - Ampiezza: circa 3,5 V Max.
    - Impedenza di uscita: 50 ohm
    - Corrente di uscita: 50 mA Ipeak = 50 mA
    - Larghezza di banda del sistema: 25 MHz
    - Distorsione Onda: -50dBc (1 kHz), -40dBc (10 kHz)
  • Frequenzimetro
    - Area di Frequenza: DC~50 MHz
    - Ampiezza segnale di ingresso: da 400 mVpp a 18 Vpp
    - Accoppiamento: DC
    - Precisione: errore base dei tempi + 1 Count
    - Impedenza d'ingresso: > 100 kohm
    - Zona di frequenza DC ~ 50 MHz
    - Ingresso di ampiezza 400 mVpp ~ 18Vpp
  • Varie
    - Temperatura: da 0°C a +70°C
    - Umidità: da 0% al 95%
    - Dimensioni (mm): 210x120x40
    - Peso: 300 grammi
FE-6072-FAW1025G
