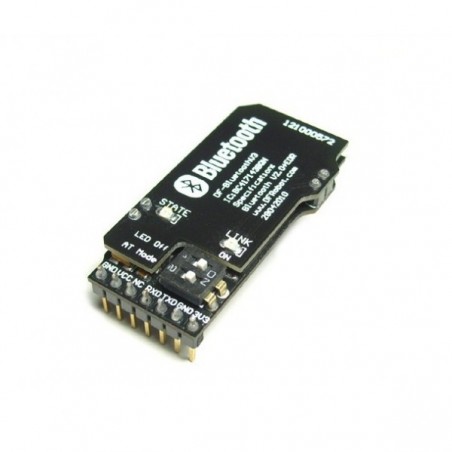

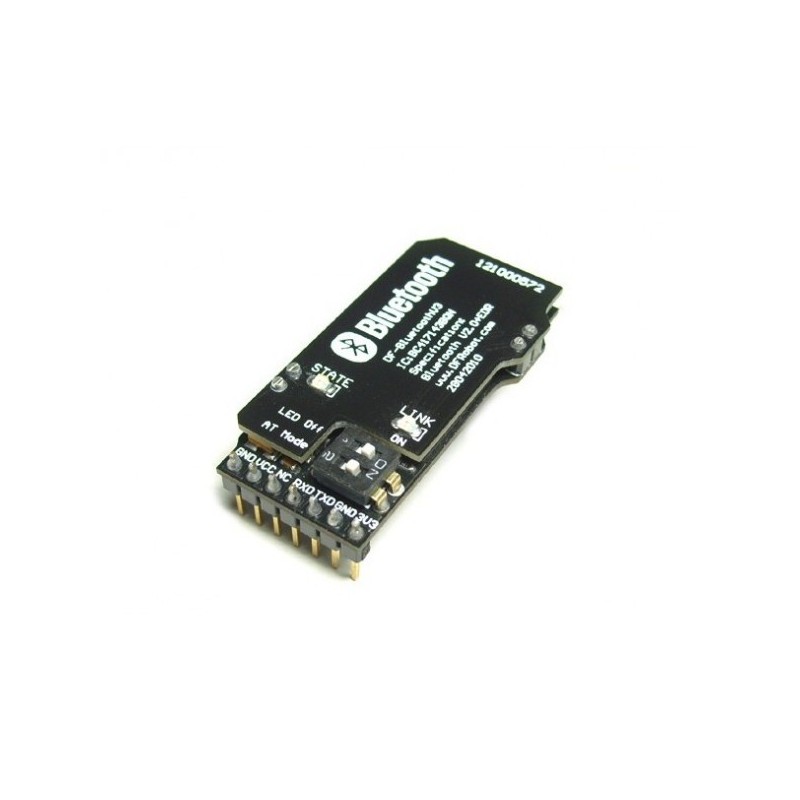

Il modulo DF-BluetoothV3 usa un unico design a "doppia scheda",eccezionale per prevenire eventuali danni al modulo dati da eccesi di energia elettrostatica. E' progettata per avere due power input DC,una ampia capacita' di voltaggio (3,5V ~8V) e 3,3V per quanto riguarda l'alimentazione. Ha un antenna incorporata sulla scheda che garantisce un segnale di alta qualita'.

Lo Switch DIP permette di settare lo stato del modulo,LED Off per entrare in risparmio energetic ed AT Mode per permettere al modulo di accedere alla modalita' comandi AT.

Questo modulo e' stato testato ed e' compatibile con la maggior parte degli adattatori bluetooth presenti in commercio,ed e' compatibile con telefoni Android.

Specifications

• The Bluetooth chip: CSR BC417143
• Bluetooth protocol: Bluetooth Specification v2.0 + EDR
• USB Protocol: USB v1.1/2.0
• Operating frequency: 2.4 ~ 2.48GHz unlicensed ISM band
• Modulation: GFSK (Gaussian Frequency Shift Keying)
• Transmit Power: ? 4dBm, Class 2
• Transmission distance: 20 ~ 30m in free space
• Sensitivity: ?-84dBm at 0.1% BER
• Transfer rate: Asynchronous: 2.1Mbps (Max) / 160 kbps; Synchronous: 1Mbps/1Mbps
• Safety features: Authentication and encryption
• Support profiles: Bluetooth serial port
• Serial port baud rate: 4800 ~ 1382400 / N / 8 / 1 default: 9600
• LED indicator: STATE state: Search state (high 104ms 342ms 2.9Hz cycle flicker) connection status (high 104ms cycle 2s 0.5Hz flashing), LINK Status: Always after match
• Input Voltage: +3.5 V ~ +8 V DC and 3.3V DC/50mA
• Working temperature: -20 ? ~ +55 ?
• Module Size: 40 × 20 × 13mm
