Introduzione:

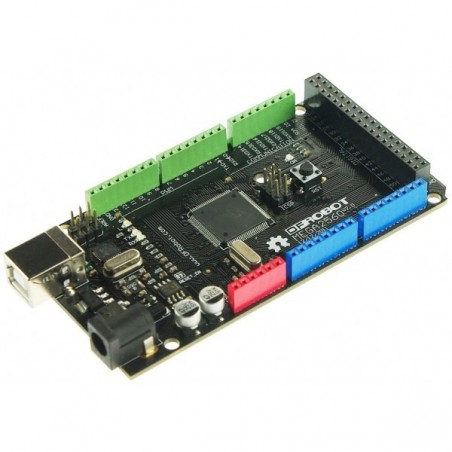

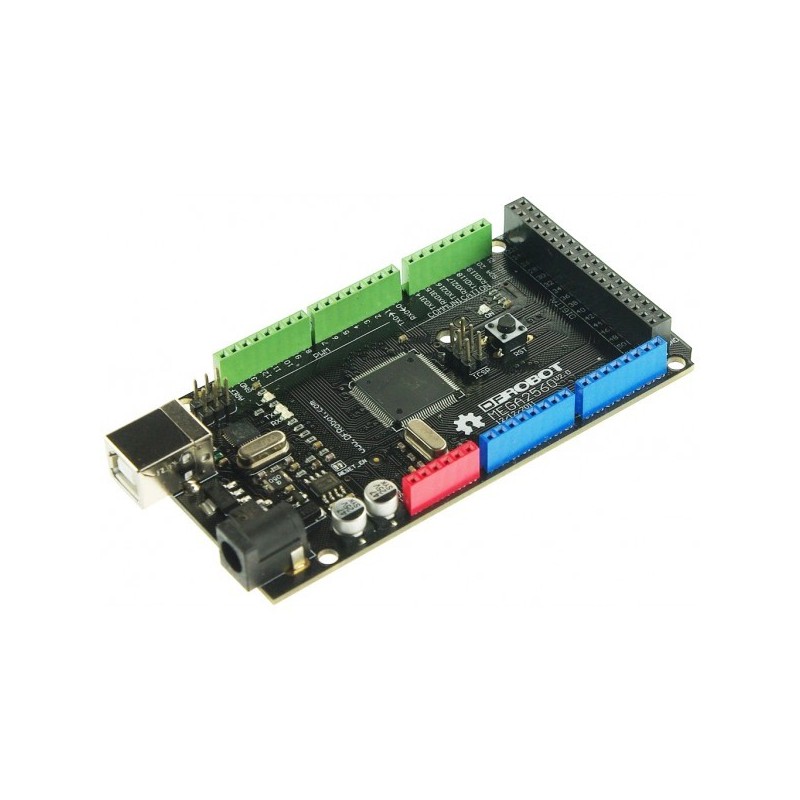

Questo prodotto è il DFRduino Mega 2560 V3.0 ed è pienamente compatibile con Arduino Mega 2560 R2.

Questa scheda offre la ATmega8U2 come convertitore USB-seriale.
La cosa bella di questo nuovo microcontrollore DFRduino è che gli hearders con colori diversi sono usati per caratterizzare porte I / O di tipo diverso, rosso per la sezione di potenza, blu per I / O analogico, verde per I / O digitali.Questo rende molto facile da capire dove collegare i sensori.

Arduino è una piattaforma open-source physical computing basata su una semplice scheda I / O e un ambiente di sviluppo che implementa il linguaggio di Processing / Wiring. Arduino può essere usato per sviluppare oggetti interattivi stand-alone o può essere collegato al software sul computer (per esempio Flash, Processing, MaxMSP). L'open-source può essere scaricato gratuitamente (per Mac OS X, Windows e Linux).

L'Arduino Mega è una scheda elettronica basata sul microcontrollore ATmega1280/2560. Dispone di 54 ingressi/uscite digitali (di cui 14 possono essere utilizzate come uscite PWM), 16 ingressi analogici, 4 UART (porte seriali hardware), un oscillatore a 16 MHz, una connessione USB, un jack di alimentazione, un header ICSP, e un pulsante di reset. Esso contiene tutto il necessario per supportare il microcontrollore; semplicemente connettersi a un computer con un cavo USB o alimentarla con un AC-DC o una batteria per iniziare. Il Mega è compatibile con la maggior parte degli schermi progettati per la Arduino Duemilanove, Diecimila o Uno.


Specifiche:

compatibile con Arduino Mega 2560 R2
Microcontroller: ATmega2560
Tensione di funzionamento: 5V
Tensione di ingresso (consigliato): 7-12V
I / O digitali Pins: 54 (di cui 14 utilizzate come uscite PWM)
Pins di ingresso analogico: 16
DC Corrente per pin I / O: 40 mA
DC di corrente per 3,3 V Pin: 50 mA
Memoria flash: 256 KB di cui 8 KB utilizzati dal bootloader
SRAM: 8 KB
EEPROM: 4 KB
Velocità di clock: 16 MHz
Il Mega è compatibile con:
Arduino Shield Prototipo Mega
Arduino Shield Espansione Mega
Arduino I / O Shield
Arduino LCD Shield
Arduino Motor Shield
2A Motor Shield per Arduino
Vite Shield per Arduino
Arduino ingresso scudo
Arduino Xbee Shield
DFRduino Ethernet Shield (Supporto Mega e SD)
Power Shield
Vite Proto Shield
DFRduino GPS Shield
Relè Shield
USB Host scudo
Grafica LCD4884 Shield per Arduino
WIFI Shield per Arduino (802.11 b / g)
Mega Prototipazione Shield
IO Expansion Shield per Arduino (V5)
