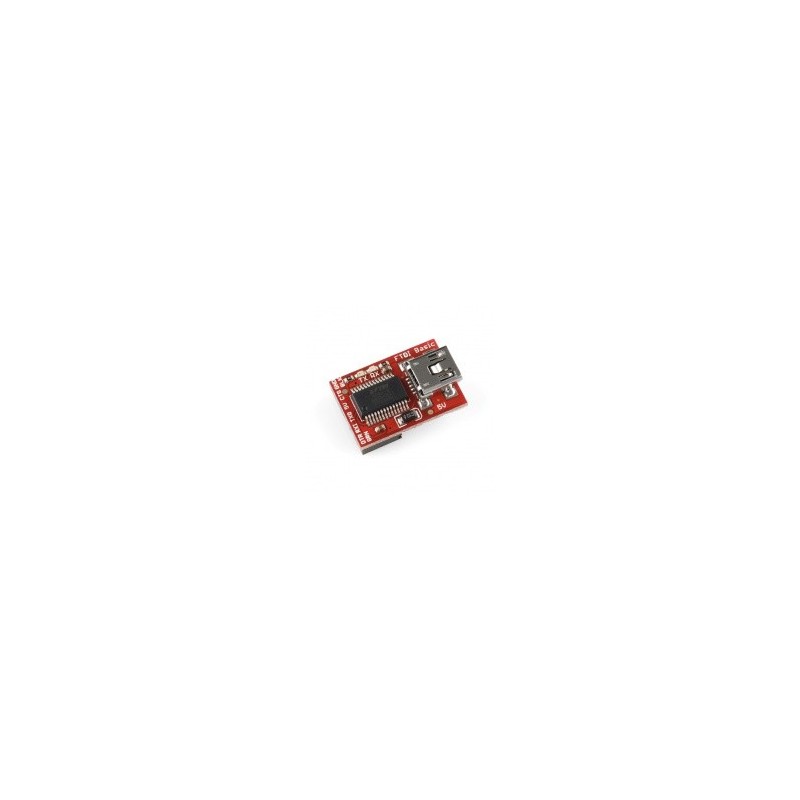

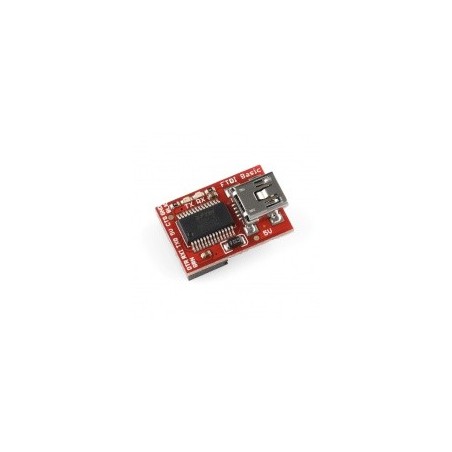

Breakout board di base per l'FTDI FT232RL USB a seriale IC. La piedinatura di questa scheda consente al cavo FTDI di lavorare con le schede Arduino (originali o imitazioni) a 5V .

Può essere utilizzato anche per applicazioni generali in serie.

La principale differenza con questa scheda è che si mette in evidenza il pin DTR in contrasto con il pin RTS del cavo FTDI. Il perno DTR permette a un Arduino di auto-resettarsi quando un nuovo sketch viene caricato.

Permette di caricare uno sketch senza dover premere il pulsante di reset.

I pin contrassegnati BLK e GRN corrispondono ai fili colorati del cavo FTDI. Il filo nero del cavo FTDI è GND, il verde è CTS. Utilizzare questi pin BLK e GRN per allineare la scheda base FTDI con la vostraArduino.

Si può effettivamente vedere il traffico seriale LED per verificare se la scheda è in funzione.

Una delle caratteristiche interessanti di questa scheda è un ponticello sul retro della scheda che permette alla scheda di essere configurato per 3.3V o 5V (sia di potenza che di livello di IO). Questa scheda viaggia di default a 5V, ma è possibile tagliare la traccia predefinito e aggiungere un jumper saldato se avete bisogno di passare a 3.3V.

Documentazione:

• Schematic
• Eagle Files
• FTDI Drivers
