Dettagli prodotto

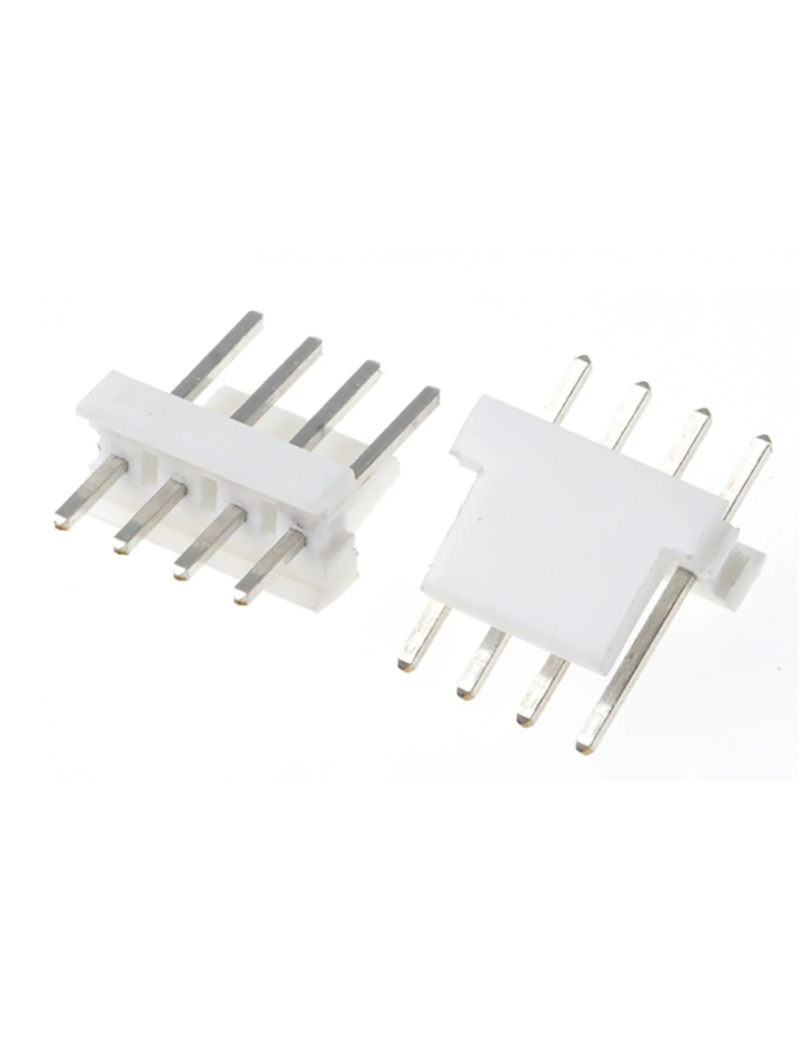

Connettori per circuito stampato MTA-100 TE Connectivity con polarizzazione

Connettori per circuito stampato non protetti MTA-100 per l'uso con connettori IDC MTA-100 per la terminazione a massa di fili in un’ampia scelta di applicazioni. Questi connettori MTA-100 sono impilabili sulle estremità e hanno tacche di polarizzazione sui contenitori per evitare errori di collegamento. Sono disponibili versioni con montaggio verticale e ad angolo retto di questi connettori polarizzati MTA-100

Caratteristiche e vantaggi

• Consentono la terminazione di massa di fili, all’insegna del risparmio di costi, quando usati con connettori IDC
• Impilabili sulle estremità
• Contenitori polarizzati per un accoppiamento preciso

Applicazioni

Questi connettori per circuito stampato polarizzati MTA-100 sono adatti per la terminazione di massa di fili in un'ampia gamma di applicazioni. Nel settore automobilistico, questi connettori possono essere utilizzati per i sistemi corpo, sistemi con telaio, informazioni sui driver e sistemi di sicurezza. Tra le applicazioni informatiche e di elettronica di consumo rientrano anche i PC Desktop, notebook, server, archivi di memoria e postazioni di lavoro.

Sistema di interconnessione da 2,54 mm MTA-100 TE Connectivity

Sistema di collegamento con passo da 2,54 mm MTA-100 (Mass Termination Assembly) per la terminazione di massa di cavi risparmiando manodopera e costi in applicazioni filo-scheda e filo-filo. Questi connettori MTA-100 sono basati sulla tecnologia IDC (contatto con spostamento dell'isolante) che consente l’assemblaggio in una sola fase, eliminando così l’esigenza di spelare il cavo, con conseguente risparmio di tempo e costi. Usando utensili manuali di produzione, questi connettori IDC MTA-100 possono essere rapidamente assemblati su un filo discreto da 28 AWG e 22 AWG o un cavo a nastro dentellato. Il sistema di collegamento MTA-100 è costituito da connettori femmina IDC e connettori per circuito stampato. I contenitori dei connettori IDC presentano una codifica a colori in base alla dimensione dei fili.

Specifiche
