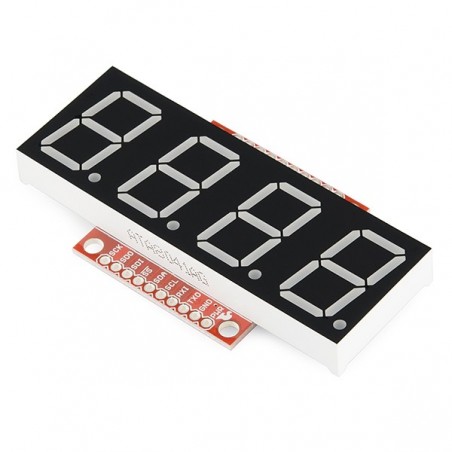

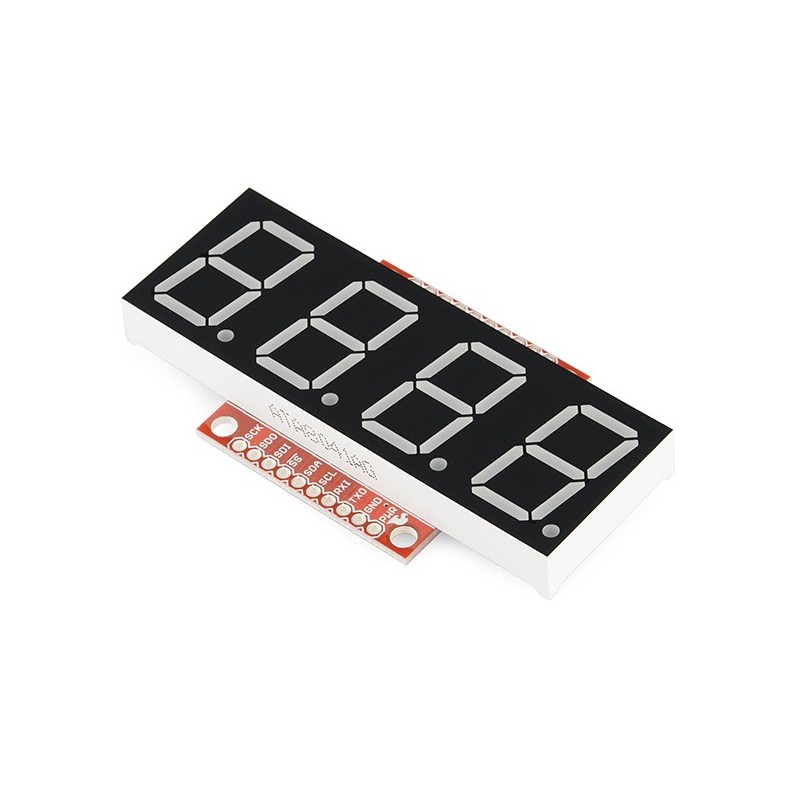

OpenSegment rende facile aggiungere un display a 7 segmenti di grandi dimensioni al vostro progetto.

OpenSegment ha 8 PNP e 4 NPN transistor al fine di guidare i segmenti alla loro massima luminosità!

La scheda ATmega328 riceve i dati su più interfacce digitali (come TWI, UART e SPI) e fa tutto il PWM.

Ci sono anche due funzioni incorporate che possono essere attivate con i jumper.

La funzione contatore conta semplicemente verso l'alto o verso il basso, incrementando con SDO e decrementando con SDI.

La funzione di metro ti dà un read-out della tensione dell'ADC!

OpenSegment funziona a 5V e utilizza una connessione FTDI standard per la programmazione.

La scheda è pre-flashed con un bootloader compatibile con Arduino Mini Pro @8MHz impostato con l'Arduino IDE.

Questo firmware è una versione aggiornata del firmware di serie 7-Segment progettato per funzionare su entrambi i dispositivi.

Documenti

• Schematics
• Datasheet
• Firmware
• Come iniziare
