Adafruit 24-Channel 12-bit PWM LED Driver - SPI Interface - TLC5
Write your review
16,47 €
Tasse incluse

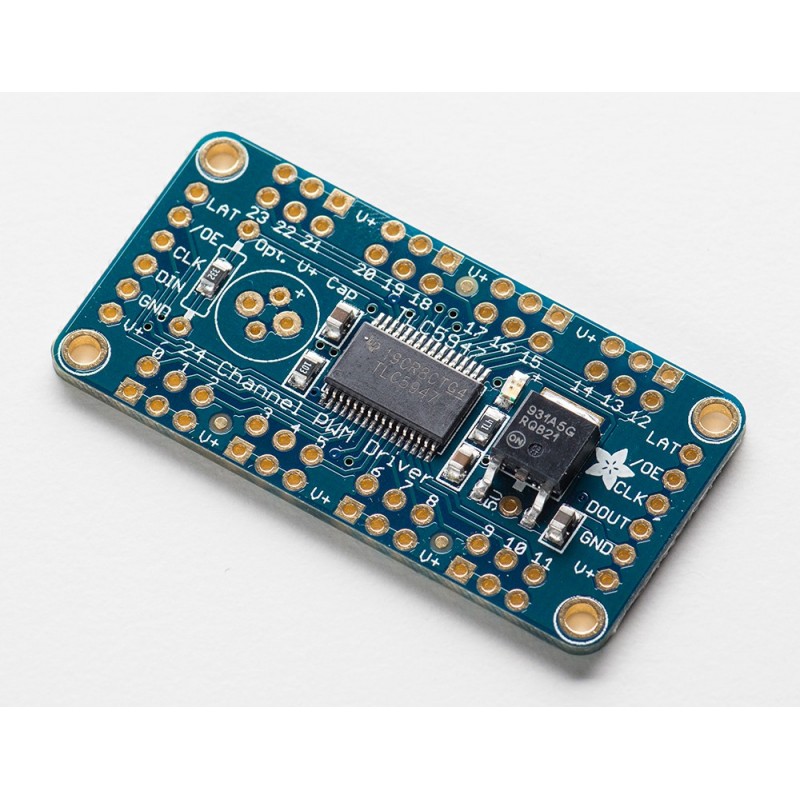

Per tutti coloro che vogliono controllare 24 canali PWM! Questo chip può gestire 24 canali separati di uscita PWM 12-bit .Progettato ( e ideale ) per il controllo a LED , questa scheda non va bene per guidare i servo. Se avete bisogno di guidare servi , abbiamo questo controllore.
Solo i tre perni "" SPI "" sono richiesti per inviare i dati ( la nostra libreria di Arduino mostra come usare i pin del microcontrollore digitali ) . Migliore di tutti, il design è completamente concatenabile . Finché c'è abbastanza potenza per tutte le schede è possibile concatenarne quante se ne vuole ,come un piccolo sentiero di PCB blu che si estende fuori nel tramonto. Ogni uscita delle 24 è a corrente costante e aperto. Si possono guidare più LED in serie, con un'alimentazione anodica V+ fino a 30V . Se si vuole guidare qualcosa che richiede un ingresso digitale , è necessario utilizzare una resistenza di pullup dal perno al livello logico per creare la forma d'onda completa .
Si usa una resistenza per impostare la corrente per ciascuna delle uscite , corrente costante significa che la luminosità del LED non varia sel'alimentazione cala. Usiamo una resistenza 3.3K per circa 15mA , ma si può saldare una resistenza a foro passante su di esso se si vuole cambiare quel valore . Controllare il TLC5947 datasheet per i dettagli sui valori di resistenza a corrente.
Includiamo alcuni extra per rendere questa tavola facile da usare : un regolatore durevole 5V a basso dropout (con protezione da polarità inversa, si collega dietro) , un green power-good LED , quattro fori di montaggio e un set di resistenze . È incluso anche un po 'di 0,1 ""header in modo da poterla saldare inserire su una breadboard .
Per utilizzare : Alimentazione V + con 5- 30VDC , e collegare la massa a common ground. Inviare poi 3 - 5V dati logica SPI sulla DIN ( dati , CLK ( clock) e LAT (latch) . Se vuoi spegnere rapidamente tutte le uscite , solleva il perno di OE - è tirato basso per attivare la libreria PWM outputs.La nostra libreria Arduino vi farà iniziare con i LED lampeggianti, installarlo ed eseguire il codice di esempio con la configurazione dei pin.
Solo i tre perni "" SPI "" sono richiesti per inviare i dati ( la nostra libreria di Arduino mostra come usare i pin del microcontrollore digitali ) . Migliore di tutti, il design è completamente concatenabile . Finché c'è abbastanza potenza per tutte le schede è possibile concatenarne quante se ne vuole ,come un piccolo sentiero di PCB blu che si estende fuori nel tramonto. Ogni uscita delle 24 è a corrente costante e aperto. Si possono guidare più LED in serie, con un'alimentazione anodica V+ fino a 30V . Se si vuole guidare qualcosa che richiede un ingresso digitale , è necessario utilizzare una resistenza di pullup dal perno al livello logico per creare la forma d'onda completa .
Si usa una resistenza per impostare la corrente per ciascuna delle uscite , corrente costante significa che la luminosità del LED non varia sel'alimentazione cala. Usiamo una resistenza 3.3K per circa 15mA , ma si può saldare una resistenza a foro passante su di esso se si vuole cambiare quel valore . Controllare il TLC5947 datasheet per i dettagli sui valori di resistenza a corrente.
Includiamo alcuni extra per rendere questa tavola facile da usare : un regolatore durevole 5V a basso dropout (con protezione da polarità inversa, si collega dietro) , un green power-good LED , quattro fori di montaggio e un set di resistenze . È incluso anche un po 'di 0,1 ""header in modo da poterla saldare inserire su una breadboard .
Per utilizzare : Alimentazione V + con 5- 30VDC , e collegare la massa a common ground. Inviare poi 3 - 5V dati logica SPI sulla DIN ( dati , CLK ( clock) e LAT (latch) . Se vuoi spegnere rapidamente tutte le uscite , solleva il perno di OE - è tirato basso per attivare la libreria PWM outputs.La nostra libreria Arduino vi farà iniziare con i LED lampeggianti, installarlo ed eseguire il codice di esempio con la configurazione dei pin.
