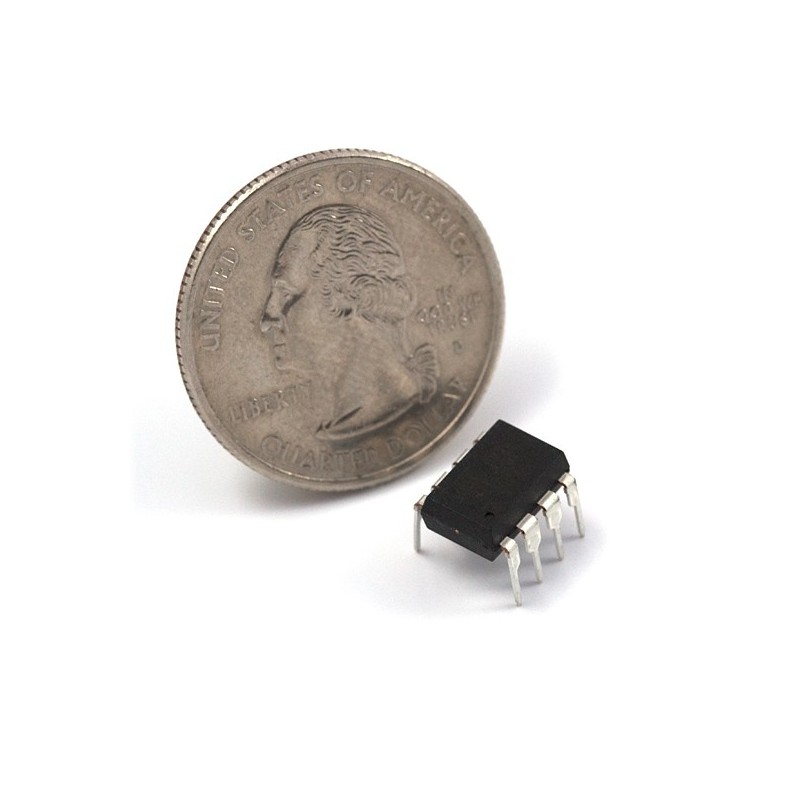

Microcontrollori a 8 bit ATtiny85 tinyAVR

Il microcontrollore Atmel ATtiny85 è un dispositivo a 8 bit basato sull'architettura RISC avanzata AVR. In quanto dispositivo Atmel tinyAVR, ATtiny85 racchiude prestazioni ed efficienza energetica in un contenitore di piccole dimensioni, ideale per le applicazioni in cui lo spazio è essenziale. Eseguendo potenti istruzioni in un singolo ciclo di clock, il dispositivo ATtiny85 raggiunge flussi che si avvicinano a 1 MIPS per MHz, bilanciando consumo energetico e velocità.

Caratteristiche del microcontrollore

Frequenza di funzionamento max. 20 MHz
Flash 8 KB
EEPROM 512 Byte
SRAM 0,5 KB
120 istruzioni - esecuzione per lo più in ciclo di clock singolo
32 registri per impieghi generali
6 GPIO
Sistema di debug su chip debugWIRE
Programmazione in sistema tramite porta SPI
Sorgenti di interruzione interna ed esterna
Regime minimo a bassa potenza, riduzione del rumore ADC e modalità di spegnimento
Circuito di reset dell’accensione potenziato
Circuito di rilevamento sottotensioni programmabile
Oscillatore interno calibrato

Caratteristiche delle periferiche

Timer/contatore a 8 bit con prescaler e due canali PWM
Timer/contatore ad alta velocità a 8 bit con prescaler separato
Interfaccia seriale universale (USI) con rilevatore condizione di avvio
Convertitore analogico/digitale a 10 bit - 4 canali
Timer watchdog programmabile con oscillatore on-chip separato
Comparatore analogico on-chip
