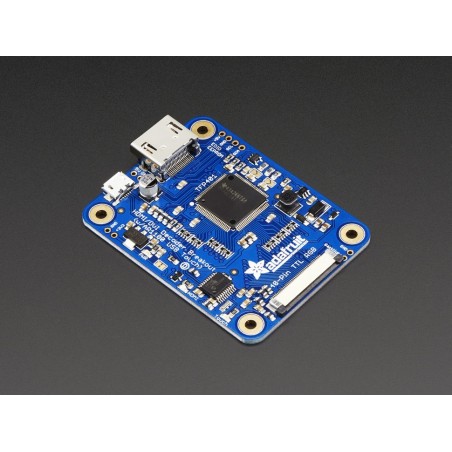

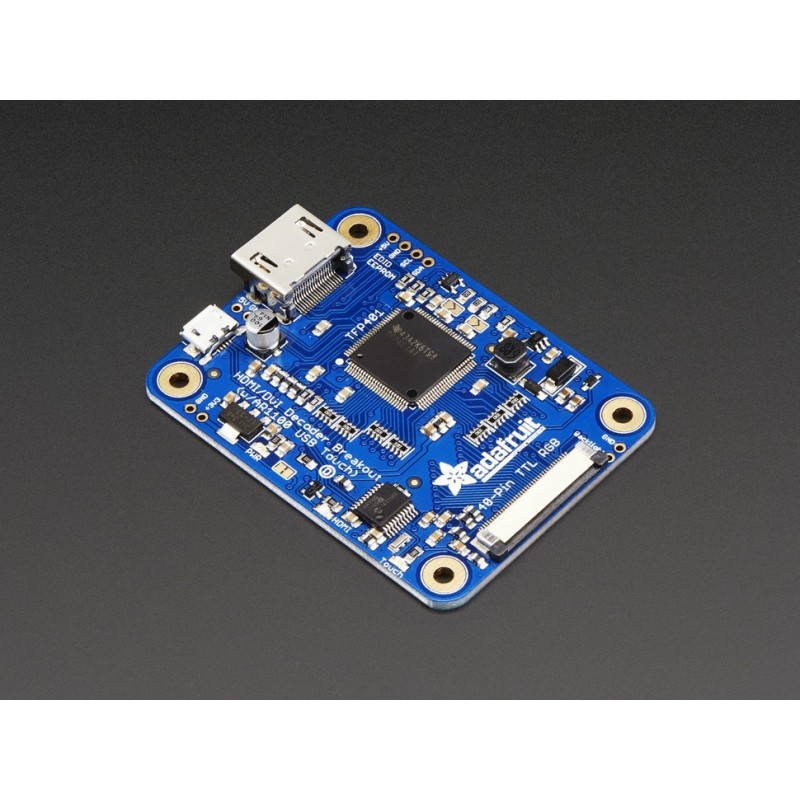

Si tratta di una mini scheda di decodifica HDMI! Così piccola e semplice, è possibile utilizzare questa scheda come un driver all-in-one di visualizzazione per i display TTL, o forse la decodifica video HDMI / DVI per qualche altro progetto. Questo breakout caratterizza il TFP401 per la decodifica video, e per la versione touch, un driver touch screen resistivo AR1100 USB.

Il TFP401 è un decoder DVI / HDMI. Si può prendere il video in chiaro e i dati grezzi di colore dei pixel a 24 bit - HDCP non supportato! Sarà decodificato qualsiasi risoluzione da orologio 25-165MHz pixel, in pratica fino a 1080p. Abbiamo utilizzato questo breakout con display 800x480, quindi non abbiamo specificamente testato con risoluzioni più alte. Abbiamo aggiunto un po 'di circuito di supporto come un driver di retroilluminazione e configurato per l'esecuzione di pannelli di visualizzazione TTL di base

È anche possibile alimentare il display e decoder da una porta USB. Ad esempio, con un ""800x480 display a 5 e corrente retroilluminazione 50mA, l'assorbimento di corrente totale è 500mA. È possibile ridurre verso il basso a 370mA eseguendo la retroilluminazione a metà luminosità (25mA). Se si desidera un maggiore controllo della retroilluminazione, c'è un ingresso PWM, collegare quello al vostro microcontrollore o altra uscita PWM e si può continuamente a diminuire l'intensità della retroilluminazione come desiderato

Abbiamo due versioni, una è solo il video e uno è il video + touch. Questa è la versione con touch! Coppia con uno schermo che ha un tocco a sovrapposizione resistiva. La porta USB agisce quindi come alimentazione e dati, con il touch screen che appare come un mouse USB.

Questo driver è progettato specificamente come un piccolo e facile driver da usare con  video per i nostri schermi TTL a 40 pin. In particolare, si consiglia per l'uso con i computer single board (o desktop / laptop!) Con uscita DVI / HDMI come il Raspberry Pi o BeagleBone nero. È possibile alimentare il driver tramite USB e poi dargli in pasto il video tramite la porta HDMI. E 'in grado di pilotare i nostri display 4.3 ""o 5.0"", ma raccomandiamo solo l ""800x480""

Spediamo questo bordo con una risoluzione di 800x480 EDID in modo che sarà rilevata automaticamente a quella risoluzione. Per gli utenti avanzati, l'EDID può essere riprogrammato con il nostro esempio di codice Arduino. Oppure, per i computer che utilizzano Linux, si può sempre e solo forzare la risoluzione a qualsiasi schermo collegato.

Questo è solo un breakout decoder, il  display non è incluso!

Si prega di leggere attentamente le tutorial dettagliato su come regolare la luminosità della retroilluminazione. Abbiamo anche informazioni su come modificare l'EDID se si desidera utilizzare altre risoluzioni dello schermo.

Se hai bisogno di più distanza, verifica il 40-pin FPC extension board.

"
