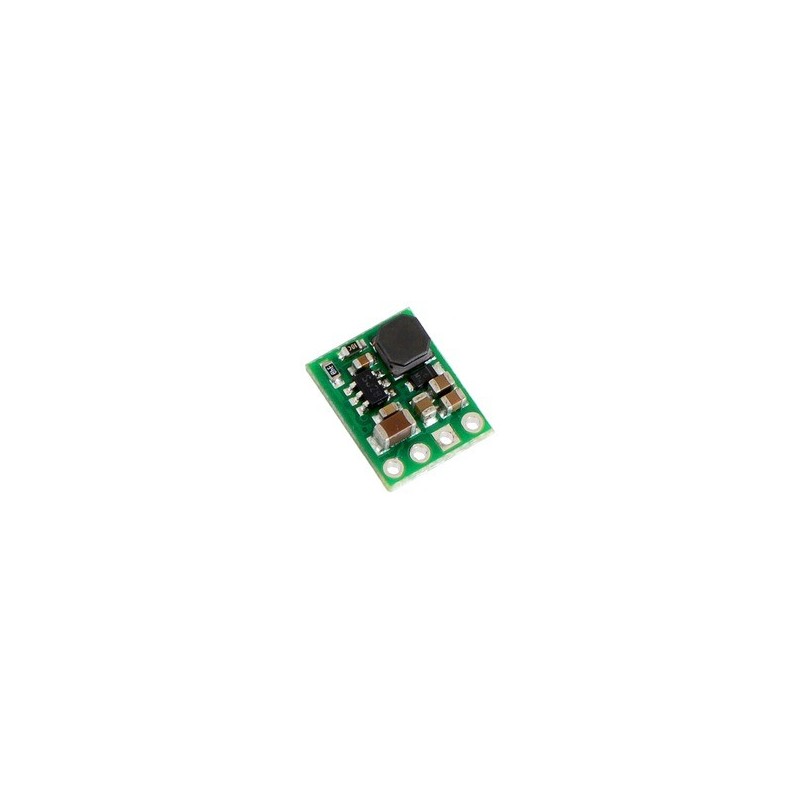

Il compatto (0,4 "x 0,5") regolatore di tensione di commutazione step-down D24V6F5 prende una tensione di ingresso fra 7 V e 42 V e riduce in modo efficiente a 5 V, consentendo nel contempo unacorrente di uscita massima di 600 mA. I pin hanno una "spaziatura 0,1, rendendo questa scheda compatibile con basette standard.

Nota: Si consiglia la nostra più recente famiglia di 500 mA D24V5Fx e 1 famiglia A D24V10Fx di regolatori di tensione step-down su questo prodotto. Essi offrono prestazioni simili con tensioni di abbandono molto più bassi e maggiore efficienza a carichi leggeri, e sono disponibili in un'ampia gamma di tensioni di uscita.

Questi buck (step-down) regolatori di tensione generano tensioni di uscita inferiori a tensioni di ingresso alto come 42 V. Sono regolatori switching (chiamati anche alimentatori switching (SMPS) o DC-to-DC convertitori) e hanno una efficienza tipica tra il 80% al 90%, che è molto più efficiente rispetto a regolatori di tensione lineari, soprattutto quando la differenza tra la tensione di ingresso e di uscita è grande.

Il regolatore ha protezione contro il corto circuito e shutdown termico previene i danni da surriscaldamento. La scheda non ha una protezione d'inversione di tensione.

Caratteristiche

• Input voltage: [output voltage + dropout voltage] to 42 V (see below for more information on dropout voltage)
• Fixed 3.3 V, 5 V, 9 V, or 12 V output (depending on regulator version) with 4% accuracy
• Maximum output current: 300 mA or 600 mA (depending on regulator version)
• 1.25 MHz switching frequency
• 2 mA typical no-load quiescent current (20 ?A typical quiescent current with SHDN = LOW)
• Integrated over-temperature and over-current shutoff
• Small size: 0.5? × 0.4? × 0.1? (13 mm × 10 mm × 3 mm)

Per informazioni dettagliate visitare https://www.pololu.com/product/2107
