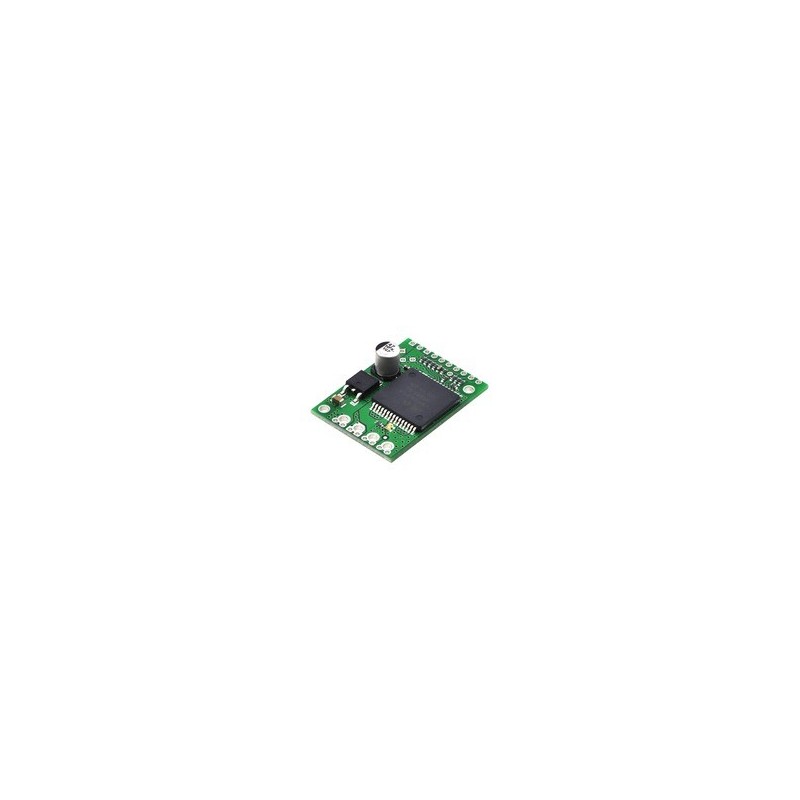

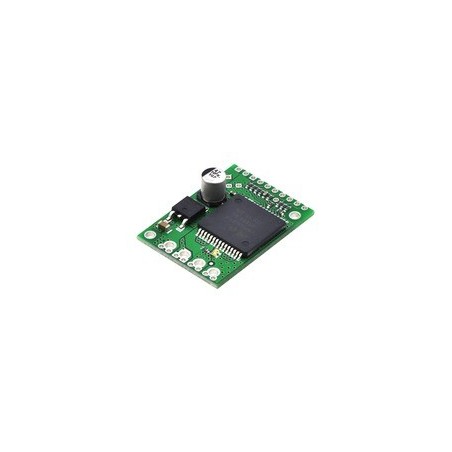

VNH5019 Motor Driver Carrier
VNH5019 Motor Driver Carrier
Questa scheda carrier per driver del motore VNH5019 della ST IC opera 5,5-24 V e in grado di fornire 12 A continuo (30 A di picco). Funziona da 2,5 a 5 V livelli logici, supporta ultrasuoni (fino a 20 kHz)PWM, e dispone risposte senso corrente (una tensione analogica proporzionale alla corrente del motore). Insieme con la protezione integrata contro reverse-tensione, sovratensione, sottotensione,sovratemperatura, e sovracorrente, queste caratteristiche fanno di questo prodotto un grande pilota motore universale.
Si consiglia una attenta lettura del datasheet VNH5019 (629k pdf) prima di utilizzare questo prodotto.
Caratteristiche
- Operating voltage: 5.5 – 24 V1
- Output current: 12 A continuous (30 maximum)
- 3V-compatible inputs
- PWM operation up to 20 kHz, which is ultrasonic and allows for quieter motor operation
- Current sense output proportional to motor current (approx. 140 mV/A)
- Motor indicator LEDs (indicates what the outputs are doing even when no motor is connected)
- Robust:
- Reverse-voltage protection
- Can survive input voltages up to 41 V
- Undervoltage and overvoltage shutdown
- High-side and low-side thermal shutdown
- Short-to-ground and short-to-Vcc protection
Mentre la protezione contro le sovratensioni in genere a 27 V, essa si può innescare a tensioni di 24 V, quindi non consigliamo di utilizzare questo driver motore con batterie 24 V , che superano in modo significativo 24 V con una carica completa.
Per ulteriori dettagli consultare le schede tecniche su https://www.pololu.com/product/1451
