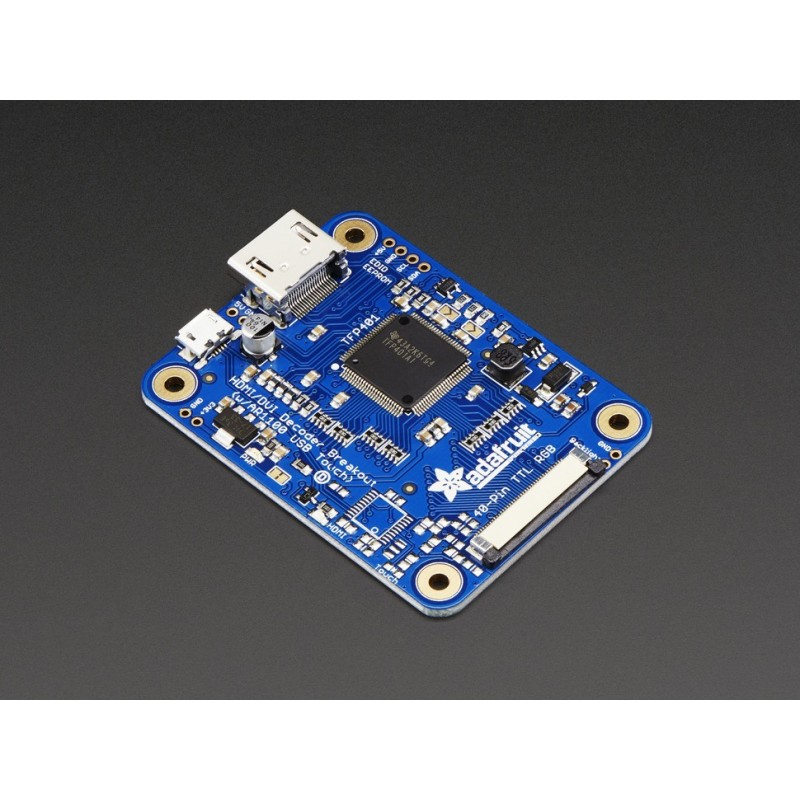

Si tratta di una mini scheda decoder HDMI! Così piccolA e semplice, è possibile utilizzare questa scheda come un driver all-in-one di visualizzazione per display TTL, o la decodifica video HDMI / DVI per qualche altro progetto. Questo breakout caratterizza il TFP401 per la decodifica video, e per la versione touch, un driver touch screen resistivo AR1100 USB.

Il TFP401 è un decoder DVI / HDMI robusto da TI.Abbiamo utilizzato questo breakout con display 800x480, quindi non abbiamo specificamente testato con risoluzioni più elevate. Abbiamo aggiunto un po 'di supporto al circuito come un driver di retroilluminazione e configurato per l'esecuzione di pannelli di visualizzazione TTL di base

È anche possibile alimentare il display e decoder da una porta USB. Ad esempio, con un ""schermo 800x480 e corrente retroilluminazione 50mA, l'assorbimento di corrente è totale 500mA. È possibile ridurre che verso il basso 370mA eseguendo la retroilluminazione a metà luminosità (25mA). Se si desidera un maggiore controllo della retroilluminazione, c'è un ingresso PWM, la connessione al microcontrollore o altra uscita PWM e si può continuamente oscurare la retroilluminazione come desiderato

Abbiamo due versioni, uno è solo il video e una è il video + touch. Questo è solo il video!

Questo driver è progettato specificamente come  piccolo e facile da usare driver video per i nostri display TTL a 40 pin. In particolare, si consiglia per l'utilizzo con i computer single board (o desktop / laptop!), Con l'uscita DVI / HDMI come il Raspberry Pi o BeagleBone nero. È possibile alimentare il driver tramite USB e quindi alimentare il video tramite la porta HDMI. Si può guidare i nostri display 4.3 ""o 5.0"", ma abbiamo davvero da  raccomandare solo il ""800x480 dato che ad alcuni computer non piace la bassa risoluzione dello 4,3"" 5 e il TFP401 non contiene un video scalare, non ridimensionerà / comprimere il video!


Questo è solo un breakout decoder, il display non è incluso! Si consiglia il 800x480 ""senza tocco(5"" without touch).
