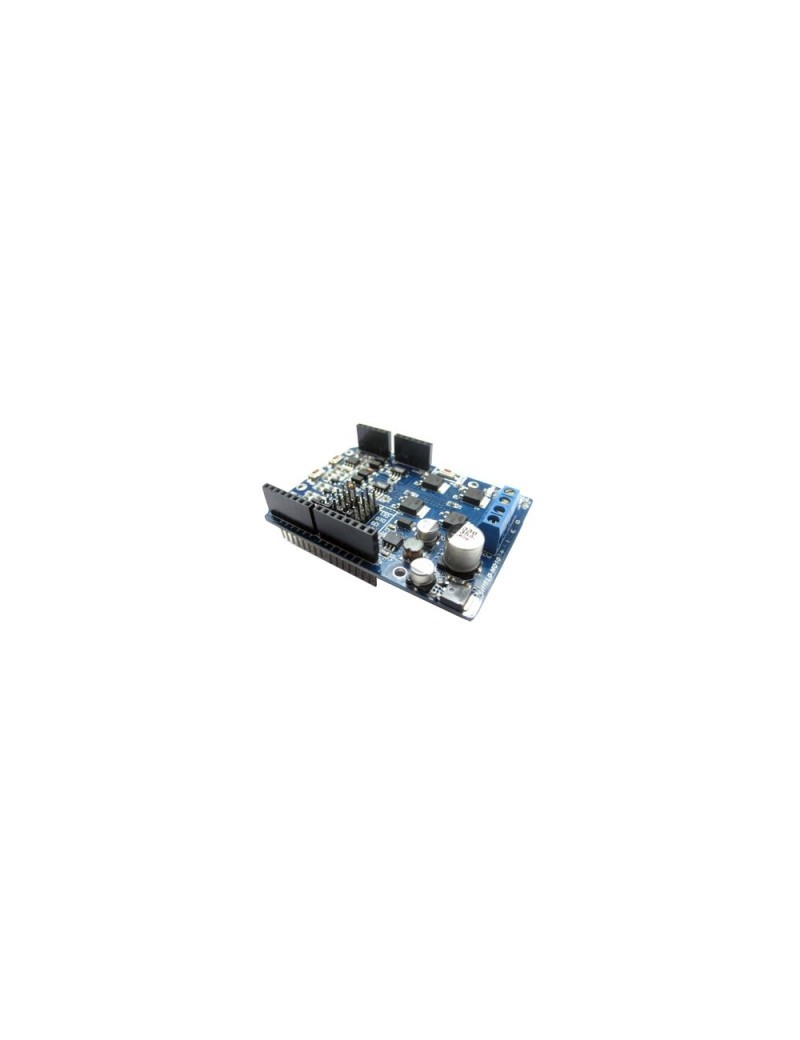

MOTOR SHIELD 10 A PER ARDUINO

20,00 €
Tasse incluse

Shield per Arduino basato su un ponte H costituito da 4 NMOS che oltre a fornire una migliore efficienza, permettono di non utilizzare un dissipatore di calore. Indicato per motori DC con una tensione di alimentazione da 7 Vdc a 25 Vdc e una corrente massima di 10 A. Compatibile con Arduino UNO, Arduino Duemilanove, Arduino Mega, Arduino Leonardo o altri microcontrollori.Dispone di una morsettiera per il collegamento del motore, di pulsanti di test, ingressi per controllo esterno, LED di stato, jumper per selezione pin PWM e DIR, pulsante di reset, pin strip maschio/femmina che consentono l'inserimento in cascata di altre schede.Dimensioni (mm): 76x56.

Quantità

Shield per Arduino basato su un ponte H costituito da 4 NMOS che oltre a fornire una migliore efficienza, permettono di non utilizzare un dissipatore di calore. Indicato per motori DC con una tensione di alimentazione da 7 Vdc a 25 Vdc e una corrente massima di 10 A. Compatibile con Arduino UNO, Arduino Duemilanove, Arduino Mega, Arduino Leonardo o altri microcontrollori.Dispone di una morsettiera per il collegamento del motore, di pulsanti di test, ingressi per controllo esterno, LED di stato, jumper per selezione pin PWM e DIR, pulsante di reset, pin strip maschio/femmina che consentono l'inserimento in cascata di altre schede.Dimensioni (mm): 76x56.

Caratteristiche tecniche
  • Ingresso livello logico 3,3 V e 5 V
  • Utilizza un ponte H costituito da NMOS per una migliore efficienza e che permettono di non utilizzare alcun dissipatore di calore
  • Verso di rotazione del motore selezionabile
  • Tensione di alimentazione per motore: da 7 Vdc a 25 Vdc
  • Corrente massima: fino a 10 A continui e 15 A di picco (10 secondi)
  • Frequenza PWM: fino a 10 kHz
  • Pin digitali selezionabili per PWM e DIR
Documentazione e link utili
FE-1686-SHIELD-MD10
