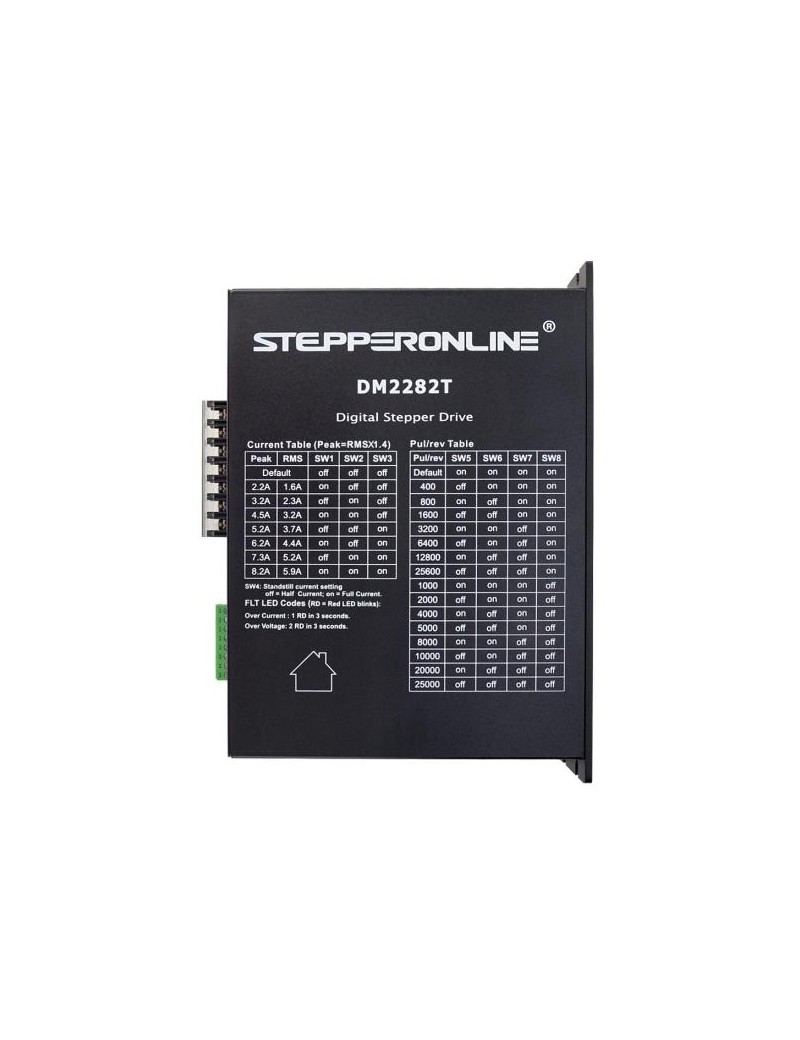

Il DM2282T è un driver stepper interamente digitale sviluppato utilizzando avanzati algoritmi di controllo DSP basati sulla più recente tecnologia di controllo del movimento. Raggiunge una levigatezza del sistema unica, fornisce una coppia ottimale ed elimina l'instabilità a medio raggio. L'identificazione automatica del motore e la funzione di configurazione automatica dei parametri possono impostare rapidamente la modalità migliore per diversi motori. Rispetto ai tradizionali driver analogici, il DM2282T è in grado di azionare motori passo-passo con rumore più basso, generazione di calore ridotta e movimento più fluido. Le sue caratteristiche uniche rendono il DM2282T ideale per applicazioni esigenti.

Caratteristiche principali:

• L'anti-risonanza fornisce una coppia ottimale ed elimina l'instabilità a medio raggio
• L'identificazione automatica del motore e la configurazione automatica dei parametri forniscono una risposta ottimale per diversi motori
• Il multi-stepping consente agli ingressi step a bassa risoluzione di produrre più alte uscite microstep per un movimento del motore più fluido
• Tensione di alimentazione fino a 240 VCA
• La corrente di uscita è programmabile da 0,5 A a 8,2A. Può anche essere impostato tramite DIP switch
• Frequenza di ingresso impulsiva fino a 200 KHz, compatibile con TTL e ingressi isolati otticamente
• Riduzione automatica della corrente inattiva
• Adatto per motori a 2 fasi e 4 fasi
• Supporta le modalità PUL / DIR e CW / CCW
• Protezione da sovratensione, sottotensione, sovracorrente, errore di fase

Specifiche elettriche:

• Uscita corrente di picco: 0.5 - 8.2 A
• Tensione di ingresso: 180 - 240 VAC
• Logica Segnale Corrente: 7 - 16 mA (Typical 10 mA)
• Frequenza di ingresso impulsiva: 0 - 200 kHz
• Resistenza di isolamento: 500 MΩ

Ambiente operativo e altre specifiche(Tj = 25℃/77℉):

• Raffreddamento: raffreddamento naturale o raffreddamento forzato
• Ambiente: evitare polvere, nebbia d'olio e gas corrosivi
• Temperatura ambiente: 0℃ － 65℃
• Umidità: 40%RH－90%RH
• Temperatura di esercizio: 70℃ MAX
• Vibrazione: 5.9 m/s2 Max
• Temperatura di conservazione: -20 － 65 ℃
• Peso: Approx.1300 g (45.86 oz)

Risorse

• Manuale: DM2282T.pdf
