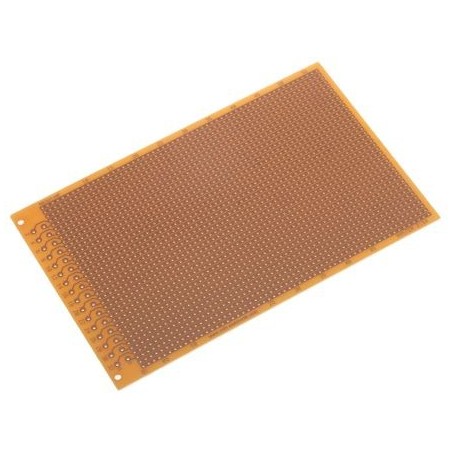

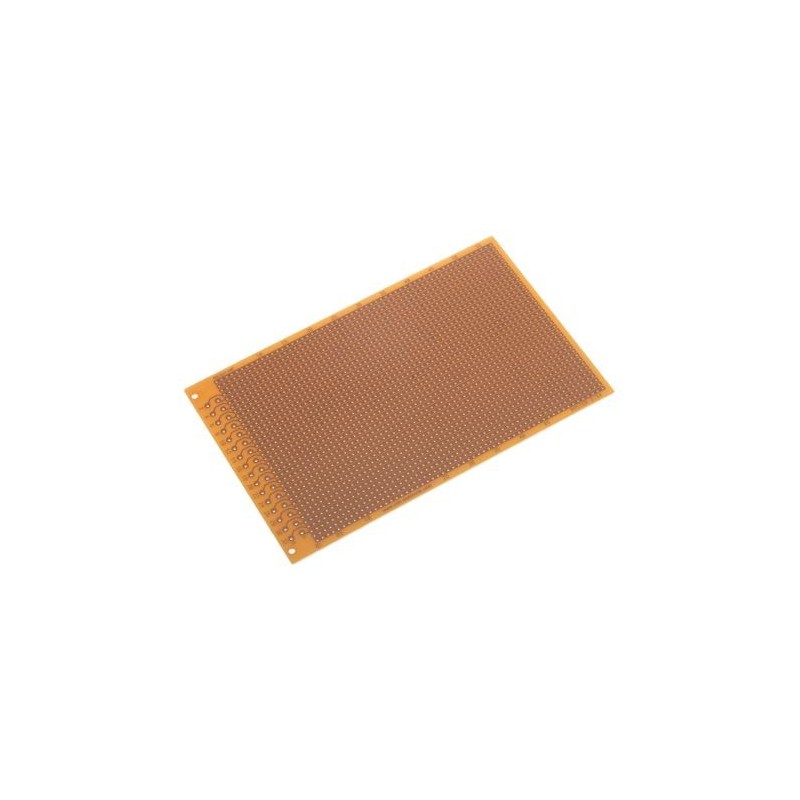

Schede a circuito stampato con guide conduttore continue

RE520, RE521, RE522, RE523, RE524
Formato europeo (160 x 100 mm)
Schede a circuito stampato fabbricate in carta laminata FR2 (HP) rivestite con maschera per saldatura
Schede a circuito stampato fabbricate in stagno epossidico senza piombo FR4 (BF)
Spessore del materiale: 1,5 mm
Rivestimento in rame: 35 ?m
Tipo di foro: 2,54 ´ 2,54 mm
Guide conduttore continue con foro Ø 1 mm
Griglia per varie strisce di contatto multiple a seconda del progetto

Schede di connessione tipo DIN

Adatte all'uso con sistemi sottorack Eurocard KM6-II

Le microschede a doppia faccia sono progettate per applicazioni per microprocessori, in cui la compatibilità, la flessibilità, l'elevata densità e la schermatura sono aspetti di primaria importanza. Le guide e il bus di alimentazione sono forniti ma non collegati, in modo da consentire la configurazione di guide indipendenti, se necessario. È possibile montare a qualsiasi estremità i connettori terminali indiretti a 64 / 96 vie DIN 41612.
Le schede 3U (100x160) e 6U (233,4x160) sono disponibili con fori passanti placcati (pth) in alternativa ai modelli standard. Queste schede hanno il vantaggio di poter collegare direttamente le piazzole superiore e inferiore attraverso i fori, evitando quindi il montaggio di piedini di collegamento, ecc. Questo aumenta inoltre l'integrità del giunto dato che la saldatura circonda il conduttore del componente su entrambi i lati, oltre a scorrere attraverso il foro. Questo consente di creare un collegamento stabile ed efficiente, di particolare importanza nelle applicazioni caratterizzate da un alto livello di vibrazioni.
Le schede Eurocard sono fabbricate sia in vetronite (blu) a norma BS4584 Parte 3 o 16, oppure in SRBP (carta impregnata con resina sintetica) a norma BS4584 Parte 5. Spessore della scheda: 1,6 mm. Rame 305 g/m2 (1 oz/ft2). I fori della scheda 1,0 mm (0,040 poll.) di dia. sono pre-forati su una matrice da 2,54 mm e tutte le schede possono essere utilizzate con connettori terminali indiretti DIN41612 (vedere Connettori/Terminali), tranne la scheda di connessione in SRBP.

Nota

Le microschede a faccia singola presentano lo stesso tipo di cablaggio delle microschede a faccia doppia, tuttavia non dispongono del piano di massa e delle guide a 0 V sul lato componenti della scheda.
