Se hai mai provato a collegare un dispositivo di 3.3V a un sistema di 5V, sai quale sfida possa essere.

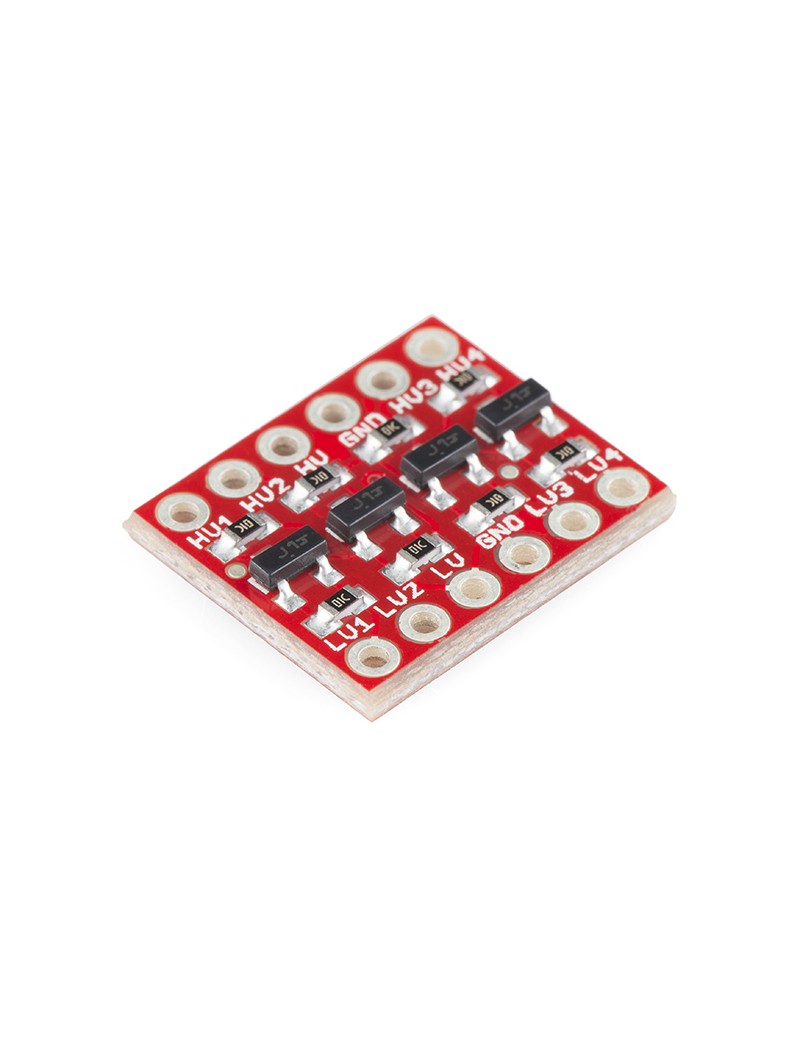

Il convertitore di livello logico SparkFun è un piccolo dispositivo che interviene in modo sicuro fino a segnali da 5V a 3.3V e passa da 3,3 V a 5V.

Questo convertitore di livello funziona anche con dispositivi da 2.8V e 1.8V .

Ciascun convertitore di livello ha la capacità di convertire 4 pin sul ??lato alto a 4 pin sul lato basso con due ingressi e due uscite previste per ogni lato.

Il convertitore di livello è molto facile da usare.

La scheda deve essere alimentata da due fonti tensioni (ad alta tensione e bassa tensione) che il sistema sta usando.

Alta tensione (5V per esempio) per il pin 'alta tensione' , bassa tensione (2,8 V per esempio) per 'LV', e la terra dal sistema a perno la 'GND'.

Questa revisione del livello Converter Logic consente di risolvere il problema con la schedache non riusciva a saltare da 5V a 3.3V correttamente.

Documents:

• Schematic
• Eagle Files
• Hookup Guide
• GitHub

Replaces: BOB-11978
