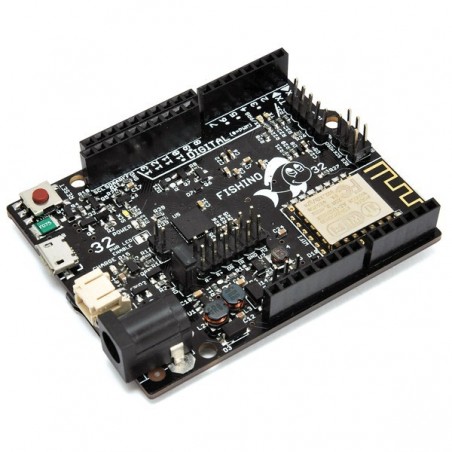

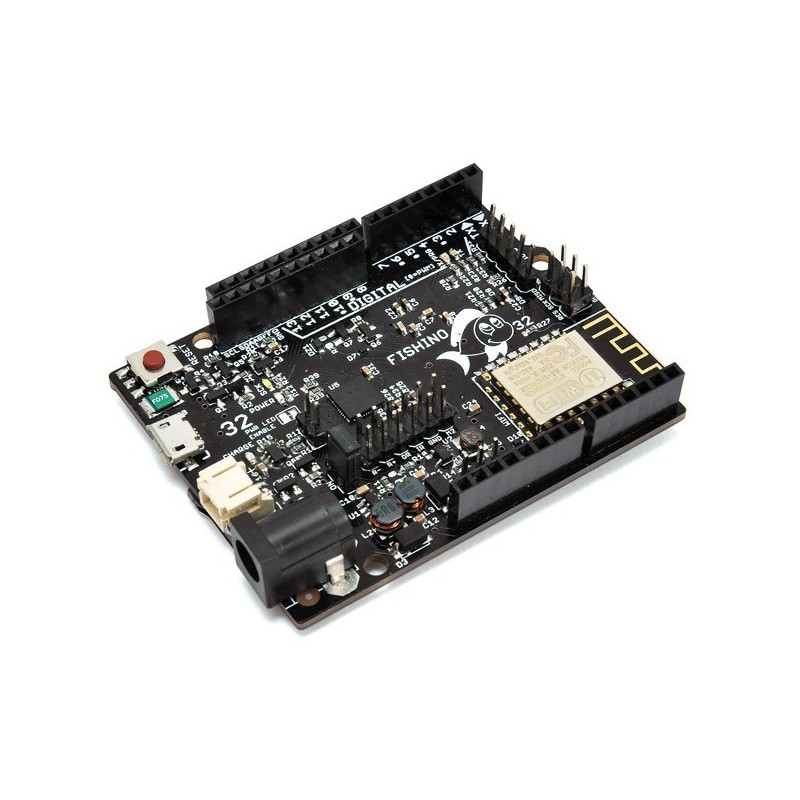

Fishino32 è la scheda capostipite di una serie a 32 bit basata sul PIC32MX470F512. Si programma esattamente come un normalissimo Arduino UNO, tramite l’IDE e con la sintassi cui siamo abituati. È sufficiente eseguire una piccola procedura nell’IDE stesso, che permette di attivare gli strumenti di sviluppo per le MCU PIC ed il gioco è fatto.

Dispone di 512 kB di ROM, 128 kB di RAM, un clock a 120 MHz, interfaccia USB nativa (sia Device che Host), RTC integrato, supporto per schede di memoria microSD, modulo WiFi, codec audio stereo, alimentazione a batteria (plug e/o via connettore USB, da 3 volt circa fino a 20 volt), ricarica automatica di una batteria LiPo (se presente l’alimentazione esterna).
Possibilità di spegnere via software tutta la scheda, lasciando alimentato solo il processore in standby; possibilità di risveglio dallo standby tramite pin esterno o in tempi prefissati da RTC; formato standard Arduino UNO; funzionamento interno a 3,3 volt; pin DIGITALI 5V-tolerant, quindi non c’è pericolo di bruciare la scheda con shield a 5 volt.

• Controller PIC32MX470F512H
• Modulo WiFi a bordo
• Lettore di schede MicroSD a bordo
• Modulo RTC (orologio con batteria di mantenimento) a bordo
• Codec audio stereo a bordo
• Connettore sfalsato addizionale per compatibilità con breadboards e schede millefori
• Alimentazione in tecnologia switching ad alta efficienza
• Può essere alimentato da una batteria LiPo a cella singola, caricatore incluso
• Possibilità di spegnimento scheda via software e risveglio tramite eventi esterni

• Alimentazione:
  - 5 Volt tramite connettore USB
  - 5 Volt sull’ingresso +5V
  - da 3.5 a 20 Volt sull’ingresso Vin
  - da 3.5 a 20 Volt sul plug di alimentazione
  - batteria ricaricabile agli ioni di litio, a cella singola da 3.7 Volt, sul connettore bat
• Livelli digitali: 3.3 Volt, 5 Volt tollerati sugli ingressi digitali
• Controller: PIC32MX470F512H
• Clock: 120 MHz, riducibile via software
• Memoria:
  - 512 KBytes Flash
  - 128 KBytes RAM
  - EEPROM emulata via software
• Porte disponibili:
  - 14 digitali di cui 5 in PWM
  - 6 analogiche
  - 2 digitali a 3.3 Volt
• Interfacce disponibili:
  - 1 x SPI esterna
  - 1 x SPI / I2S interna
  - 1 x I2C
• Moduli aggiuntivi sulla scheda:
  - Wi-Fi
  - Connettore per schede microSD
  - RTC incorporato nel processore
  - Codec Audio ad alta definizione
  - Controllo software completo dell’alimentazione
