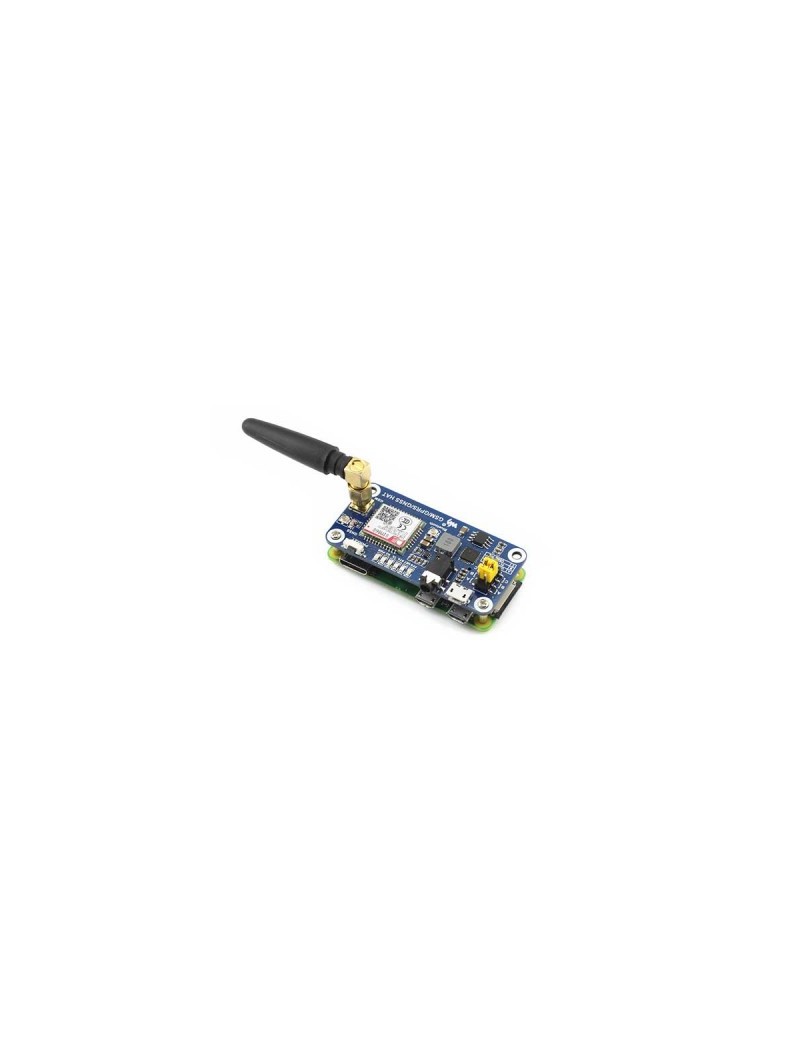

Board GSM/GPRS/GNSS per Raspberry Pi basata sul modulo SIM868. Compatibile con Raspberry Pi 2B/3B/3B+/Zero/Zero W, supporta l’invio di SMS, chiamate vocali, GPRS, DTMF, HTTP, FTP, MMS, email, con possibilità di trasferire i dati tramite Bluetooth. Rilevamento automatico Baudrate, indicazione stato di funzionamento della board tramite 6 LED, controllabile tramite comandi AT. Disponibili per il download  manuale e di risorse per lo sviluppatore.

La scheda Raspberry Pi non è inclusa.

• 1 x Board GSM/GPRS/GNSS
• 1 x Antenna GSM
• 1 x Antenna esterna GPS (B)
• 1 x Antenna Bluetooth
• 1 x cavo USB A / micro plug
• 1 coppia di viti per il fissaggio della board a Raspberry Pi

• Compatibile con Raspberry Pi 2B/3B/3B+/Zero/Zero W
• Supporta SMS, chiamate vocali, GPRS, DTMF, HTTP, FTP, MMS, email, ecc.
• Supporta GPS, COMPASS, Glonass, LBS base station positioning, omni-positioning
• Bluetooth 3.0, supporta il trasferimento dei dati tramite Bluetooth
• Convertitore USB – UART CP2102 per debugging UART
• Indicazione stato di funzionamento della board tramite 6 LED
• Slot per SIM card 1.8V/3V
• RTC con batteria di backup
• Rilevamento automatico Baudrate (1200bps ~115200bps)
• Controllabile tramite comandi AT (3GPP TS 27.007, 27.005, e comandi AT SIMCOM migliorati)
• Supporta applicazioni toolkit SIM: GSM 11.14 Release 99

• GSM/GPRS

• Banda
  • GSM 850/EGSM 900/DCS 1800/PCS 1900 MHz
  • Quad-band auto search
  • Conforme GSM fase 2/2+
• Potenza di emissione
  • Classe 4 (2W @ GSM 850/EGSM 900 MHz)
  • Clases 1 (1W @ DCS 1800/PCS 1900 MHz)
• Connettività GPRS
  • GPRS multi-slot classe 12 (default)
  • GPRS multi-slot classe 1~12 (configurable)
• Funzioni dati GPRS
  • Velocità di Downlink: max 85.6kbps
  • Velocità di Uplink: max 85.6kbps
  • Schemi di codifica: CS-1CS-2CS-3CS-4
  • Supporta PAP (Password Authentication Protocol) per connessioni PPP
  • Supporta PBCCH
  • Supporta USSD
• SMS
  • Supporta modalità: MT/MO/CB/Text/PDU
  • Archiviazione SMS: SIM card
• Audio
  • Codifica/Decodifica Voce: Half RateFull RateEnhanced Full RateAdaptive muti rate
  • Modalità cancellazione eco
  • Modalità riduzione del rumore

• GNSS

• Tipo di ricezione
  • 33 canali di tracking
  • 99 canali di acquisizione
  • GPS L1 C/A code
• Sensibilità
  • Tracking: -165 dBm
  • Funzionamento a freddo : -148 dBm
• Tempo di acquisizione
  • Funzionamento a freddo: 28s
  • Funzionamento a caldo : < 1s
  • In fase di riscaldamento: 26s
• Precisione
  • Posizione orizzontale : <2.5m CEP

• Bluetooth
  - Supporta i comandi AT
  - Conforme alle specifiche Bluetooth 3.0 + EDR
  - Supporta SPP, OPP, HFP/HSP, etc.

• Varie
  - Tensione di funzionamento: 5V
  - Temperatura di esercizio: -40°C ~ 85°C
  - Temperatura di stoccaggio: -45°C ~ 90°C
  - Dimensioni: 30.2mm x 65mm

1. Modulo SIM868
2. ZMM5V1: regolazione diodo
3. SMF05C: diodo TVS
4. CP2102: convertitore USB - UART
5. MP1482: power chip
6. NDC7002N: traduttore livello di tensione
7. Indicazione stato GPS
8. Indicatore NET:
   • lampeggia velocemente quando il modulo si sta avviando
   • lampeggia lentamente dopo che la registrazione GSM è avvenuta con successo
9. Indicatore funzionamento STA del modulo
10. SIM868, indicatore tx/Rx UART Tx/Rx
11. Indicatore modulo alimentato
12. Tasto di controllo SIM868: tenere premuto per un secondo per accendere/spegnere il modulo SIM868
13. Connettore Raspberry Pi GPIO
14. SIM card slot
15. Interfaccia USB - UART
16. Jack 3.5mm microfono/auricolari
17. Connettore antenna GNSS antenna
18. Connettore antenna Bluetooth
19. Connettore antenna GSM
20. Alloggiamento batteria CR1220: per funzione di backup RTC
21. UART switch
    • A: controlla il modulo SIM868 da USB a UART
    • B: controlla il modulo SIM868 attraverso Raspberry Pi
    • C: si interfaccia a Raspberry Pi da USB a UART

• www.waveshare.com/wiki/GSM/GPRS/GNSS_HAT
