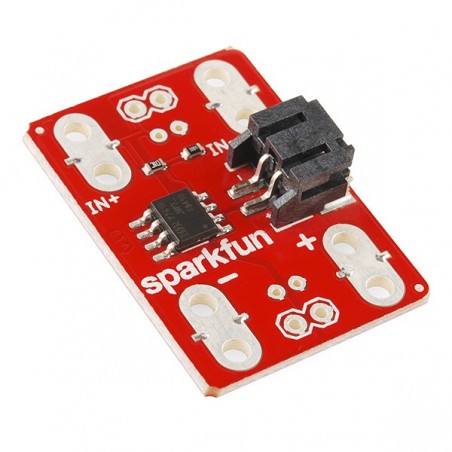

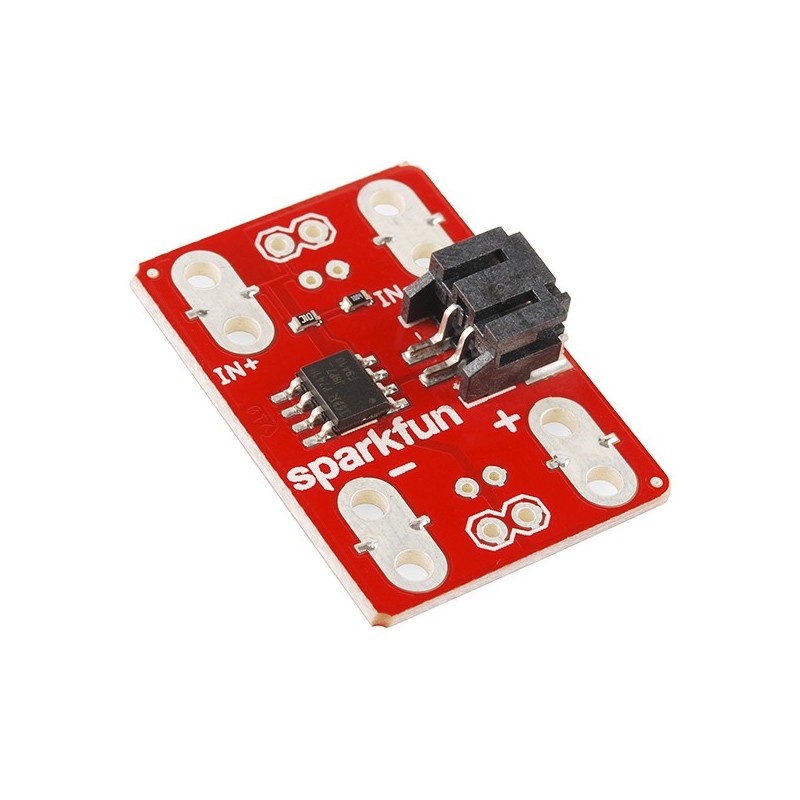

Questo controller di potenza MOSFET rende facile passare una alimentazione a batteria e si accende con il vostro microcontrollore preferito. La scheda dispone anche di rilievi cucibili in modo da poter utilizzare in progetti di tessili.

Il controller di potenza MOSFET è nato perché microcontrollori, come l' Arduino o il LilyPad, possono solo fornire una quantità limitata di corrente. A volte, però, si desidera controllare qualcosa che prende un sacco di corrente come un ventilatore o un riscaldatore (o un LED molto luminoso). Basta collegare una batteria al connettore JST sul controller MOSFET, collegare la cosa che ha bisogno di potenza all'uscita, quindi collegare una delle uscite digitali del microcontrollore ai pad di ingresso. Ora ogni volta che si guida il pin del regolatore su HIGH , la batteria sarà connessa!

Il MOSFET N-Channel utilizzato in questo progetto è valutato fino a 30V e 6,5 A, anche se la scheda è davvero destinata ad essere utilizzata a potenza più bassa. Se si collega nulla al di là di una batteria da 3,7 V Li-Po, procedete a vostro rischio e pericolo!

Specifiche:

- Controllo di carichi ad alta corrente
- Connettore JST
- E' cucibile! (Ha anche standard di 0,1 "intestazioni distanziati)

Documenti:

• Schematic
• Eagle Files
• Datasheet (FDS6630A)
