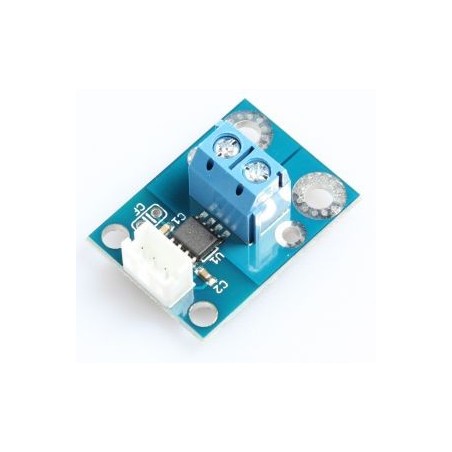

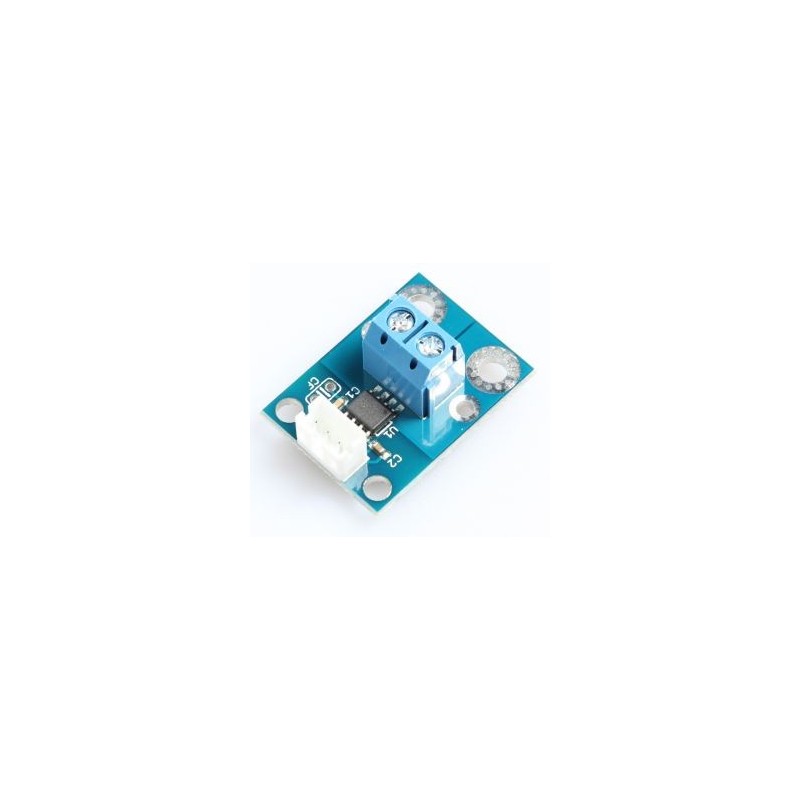

Questa scheda utilizza il sensore ACS714ELCTR-05B-T della Allegro, sensore di corrente basato su effetto Hall che offre un percorso di corrente a bassa impedenza (~1.2m?) ed isolamento elettrico fino a 2.1kV RMS.

Il sensore lavora a 5V e fornisce in uscita una tensione analogica centrata a 2.5V con una sensibilità di 185mV/A, con un errore tipico pari a ±1.5% ed una larghezza di banda pari a 80kHz.

Il range di corrente bidirezionale è ottimizzato da -5A a +5A, anche se può sopportare condizioni di sovraccarico di corrente fino ad un massimo di 5 volte. La serigrafia mostra la direzione della corrente che viene interpretata come positiva.

Il filtro interno al circuito integrato ha una resistenza di 1.7k?; la scheda include un condensatore di filtro da 1nF, che genera un filtro RC passa-basso con frequenza di taglio di 93,6kHz.

E' possibile migliorare la precisione del sistema di rilevamento in applicazioni a basse frequenze aggiungendo un condensatore in parallelo con quello da 1nF integrato sulla scheda attraverso l'utilizzo delle piazzole etichettate con la dicitura CF (vedi note sul datasheet).

Caratteristiche

Download

 datasheet (Inglese)

 datasheet (Italiano)

 ACS714 Datasheet

Link utili

±5A Linear Current Sensor test sketch
