Cella di carico - HX711

5,00 €
Tasse incluse
Quantità

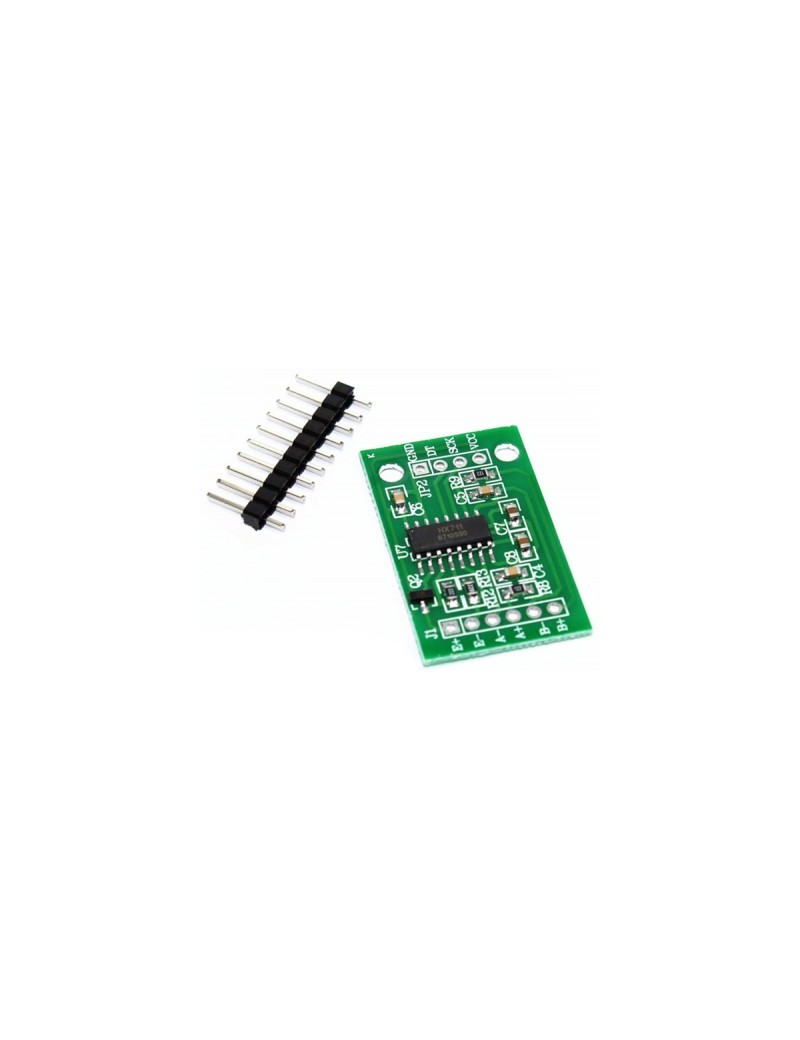

Scheda elettronica basata sul chip HX711, un convertitore analogico-digitale a 24 bit, specifico per interfacciare la cella di carico a un microcontrollore come Arduino, Fishino o compatibili. Dimensioni (mm): 33,6x20,5x3.

Attenzione! Arduino, Fishino e la cella di carico non sono compresi (vedere prodotti correlati).



Caratteristiche del chip HX711
  • Canali di ingresso differenziali: due (selezionabili)
  • Semplice controllo digitale e interfaccia seriale: controlli comandati da pin, nessuna programmazione necessaria
  • Frequenza dati uscita: 10SPS o 80SPS (selezionabili)
  • Alimentazione: da 2,6 a 5,5 volt
  • Consumo: <1,5 mA
  • Temperatura di funzionamento: da -40°C a +85°C
  • Case: SOP-16

Esempio di utilizzo con Arduino e scheda HX711 (non compresi)


#include “HX711.h”
#define calibration_factor -9580.00 //This value is obtained using the SparkFun_HX711_Calibration sketch
#define DOUT 4
#define CLK 5
HX711 scale(DOUT, CLK);
void setup() {
Serial.begin(9600);
Serial.println(“HX711 scale demo”);
scale.set_scale(calibration_factor);
scale.tare(); //Assuming there is no weight on the scale at start up, reset the scale to 0
Serial.println(“Readings:”);
}
void loop() {
Serial.print(“Reading: “);
float libbre = scale.get_units();
float kg = (libbre/2.2046);
Serial.print(kg, 1); //scale.get_units() returns a float
Serial.print(” kg”); //You can change this to kg but you’ll need to refactor the calibration_factor
Serial.println();
}


Documentazione e link utili
