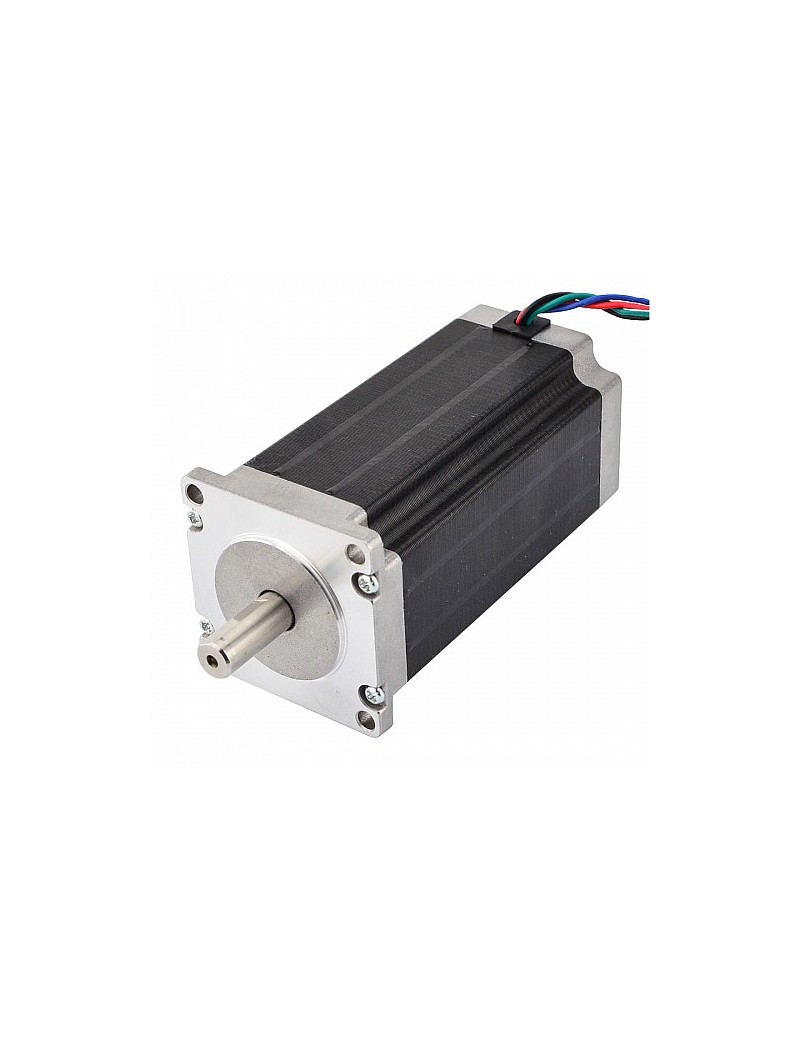

Nema 23 Bipolare 3Nm - 23HS45-4204S
Write your review
96,38 €
Tasse incluse
Questo è il motore passo-passo Nema 23 più potente, con Angolo di passo 1,8gradi e dimensioni 57x57x113mm. Ha 4 fili, ogni fase disegna 4.2A, con Coppia di tenuta 3.0Nm(425oz.in).
Specifica Elettrica
- Codice Articolo del Costruttore: 23HS45-4204S
- Tipo di motore: Bipolare
- Angolo di passo: 1.8deg
- Coppia di tenuta: 3.0Nm(425oz.in)
- Corrente/fase nominale: 4.2A
- Resistenza di fase: 0.88ohms
- Induttanza: 3.4mH±20%(1KHz)
- Classe di isolamento: B 130°C[266°F]
Specifica Fisica
- Dimensione telaio: 57 x 57mm
- Altezza del motore: 113mm
- Diametro dell'asse: Φ10mm
- Lunghezza asta: 24mm
- D-cut Lunghezza: 20mm
- Numero di cavi: 4
- Lunghezza del cavo: 400mm
- Peso: 1.6kg
Connessione
|
A+
|
A-
|
B+
|
B-
|
|
Black
|
Green
|
Red
|
Blue
|
| Specifica Elettrica | |
| Angolo di passo(deg.) | 1.8 |
| Corrente nominale(A) | 4.2 |
| Ha una curva di coppia/spinta? | Sì |
| Induttanza(mH) | 3.4 |
| Resistenza di fase(ohm) | 0.88 |
| Tipologia di prodotto | Motore passo-passo ibrido |
| Bipolare/Unipolare | Bipolare |
| Coppia di tenuta(Ncm) | 300 |
| Coppia di tenuta(oz.in) | 425 |
| Specifica Fisica | |
| Classificazione IP | 40 |
| Diametro dell'asse(mm) | 10 |
| Dimensione della cornice(mm) | Nema 23 (57 x 57) |
| Lunghezza asta(mm) | 24 |
| Metodo di inventario | Inventario dedicato |
| Tipo di albero di uscita | D |
| Serie di prodotti | S |
| Altezza del motore(mm) | 113 |
| Albero singolo/Albero doppio | Albero Singolo |
| Numero di cavi | 4 |
| Lunghezza del cavo(mm) | 400 |
| Peso(g) | 1600 |
