Nema 17 Bipolar Step Motor 3.5V 1A 13Ncm(18.4oz.in) 17HS08-1004S
Write your review
21,96 €
Tasse incluse

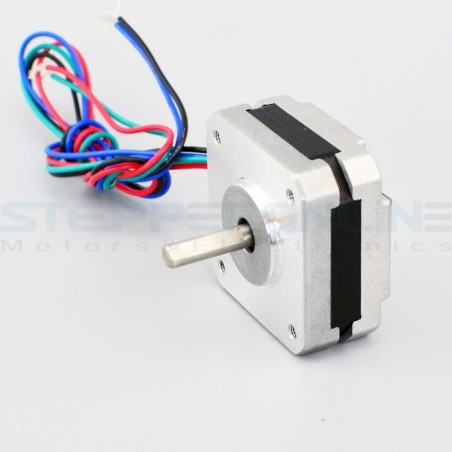

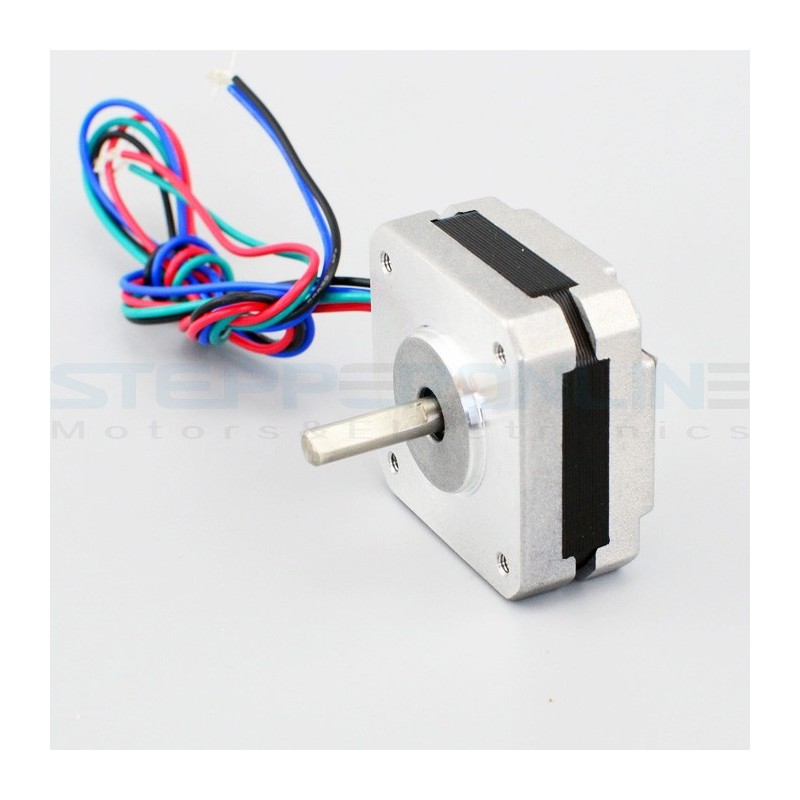

Nema 17 Bipolar Step Motor 3.5V 1A 13Ncm(18.4oz.in) 17HS08-1004S
Questo è il più breve motore passo-passo Nema 17 Bipolare che abbiamo, con Angolo di passo 1,8 gradi e dimensioni 42x42x20mm. Ha 4 fili, ogni fase disegna corrente 1,0 A, con Coppia di tenuta 13Ncm (18.4oz.in).
Specifica Elettrica
- Codice Articolo del Costruttore: 17HS08-1004S
- Tipo di motore: Bipolare
- Angolo di passo: 1.8 deg
- Coppia di tenuta: 13Ncm(18.4oz.in)
- Corrente/fase nominale: 1.0A
- Tensione nominale: 3.5V
- Resistenza di fase: 3.5ohms
- Induttanza: 4.5mH ± 20%(1KHz)
Specifica Fisica
- Dimensione telaio: 42 x 42mm
- Altezza del motore: 20mm
- Diametro dell'asse: Φ5mm
- Lunghezza asta: 20mm
- D-cut Lunghezza: 16.5mm
- Numero di cavi: 4
- Lunghezza del cavo: 400mm
- Peso: 140g
Connessione
|
A+
|
A-
|
B+
|
B-
|
|
Black
|
Green
|
Red
|
Blue
|
Risorse
- Scheda tecnica completa: 17HS08-1004S.pdf
- Torque Curver: 17HS08-1004S Torque Curve.pdf
| Specifica Elettrica | |
| Angolo di passo(°) | 1.8 |
| Bipolare/Unipolare | Bipolare |
| Coppia di tenuta(Ncm) | 13 |
| Coppia di tenuta(oz.in) | 18.4 |
| Corrente nominale(A) | 1 |
| Induttanza(mH) | 4.5 |
| Resistenza di fase(ohm) | 3.5 |
| Specifica Fisica | |
| Altezza del motore(mm) | 20 |
| Dimensione della cornice(mm) | 42x42 |
| Albero Singolo/Doppio | Albero Singolo |
| Forma dell'albero | D-Cut |
| Diametro dell'asse(mm) | 5 |
| Lunghezza asta(mm) | 20 |
| Numero di cavi | 4 |
| Lunghezza del cavo(mm) | 400 |
| Peso(g) | 150 |
