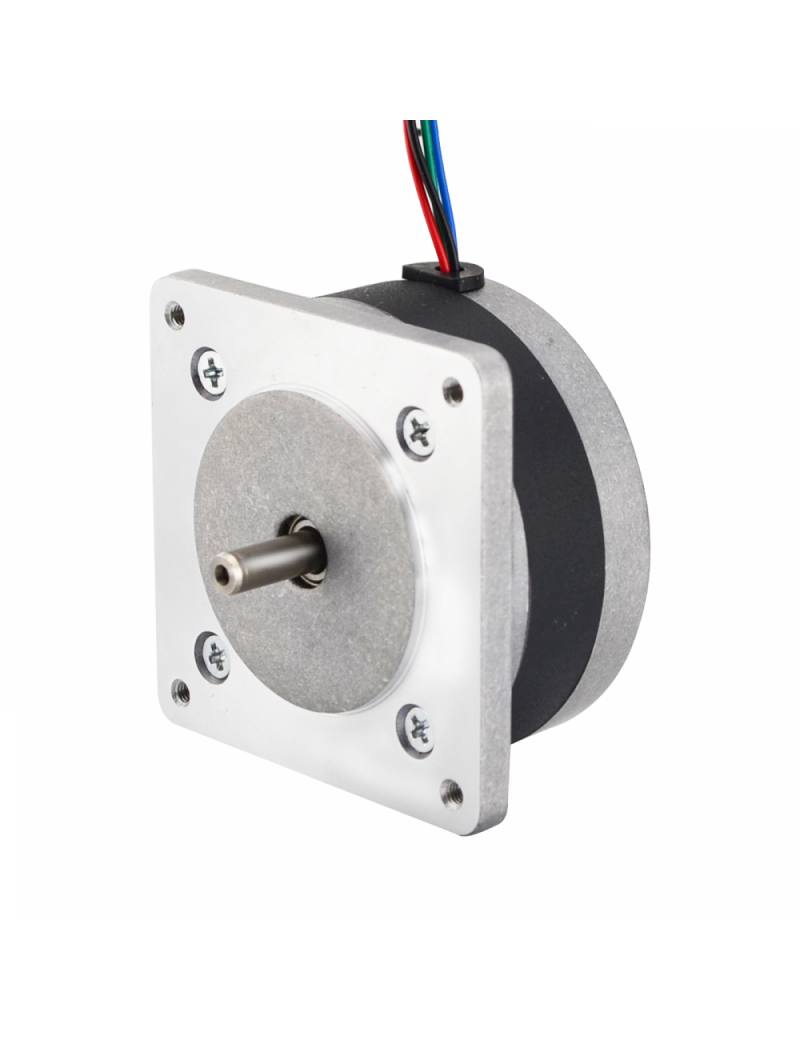

Nema 23 Bipolare 1.8deg 34Ncm(48.61oz.in) 0.5A 9.9V 57*28mm 4 fili
Write your review
23,46 €
Tasse incluse
Questo motore passo-passo Nema 23 bipolare con angolo di passo 1,8 gradi e dimensioni Φ57x28mm.
Questo motore passo-passo Nema 23 bipolare con angolo di passo 1,8 gradi e dimensioni Φ57x28mm. Ha 4 fili, ogni fase assorbe 0,5 A, con una coppia di tenuta di 0,34 Nm (48.61oz.in).
Specifica Elettrica
- Codice Articolo del Costruttore: 23HR11-0504S
- Tipo di motore: Bipolare
- Angolo di passo: 1.8 deg
- Coppia di tenuta: 0.34Nm (48.61oz.in)
- Corrente/fase nominale: 0.5A
- Tensione nominale: 9.9V
- Resistenza di fase: 19.8ohms
- Induttanza: 25mH ± 20%(1KHz)
Specifica Fisica
- Dimensione telaio: Φ57mm
- Altezza del motore: 28mm
- Diametro dell'asse: Φ5mm
- Lunghezza asta: 13.5mm
- D-cut Lunghezza: 10mm
- Numero di cavi: 4
- Lunghezza del cavo: 310mm
Connessione
|
A+
|
A-
|
B+
|
B-
|
|
Black
|
Green
|
Red
|
Blue
|
Risorse
- Scheda tecnica completa: 23HR11-0504S.pdf
| Specifica Elettrica | |
| Angolo di passo(°) | 1.8 |
| Bipolare/Unipolare | Bipolare |
| Coppia di tenuta(Ncm) | 34 |
| Coppia di tenuta(oz.in) | 48.15 |
| Corrente nominale(A) | 0.5 |
| Induttanza(mH) | 25 |
| Resistenza di fase(ohm) | 19.8 |
| Specifica Fisica | |
| Altezza del motore(mm) | 28 |
| Dimensione della cornice(mm) | Φ57 |
| Albero Singolo/Doppio | Albero Singolo |
| Forma dell'albero | D-Cut |
| Diametro dell'asse(mm) | 5 |
| Lunghezza asta(mm) | 13.5 |
| Numero di cavi | 4 |
| Lunghezza del cavo(mm) | 310 |
SO-23HR11-0504S
