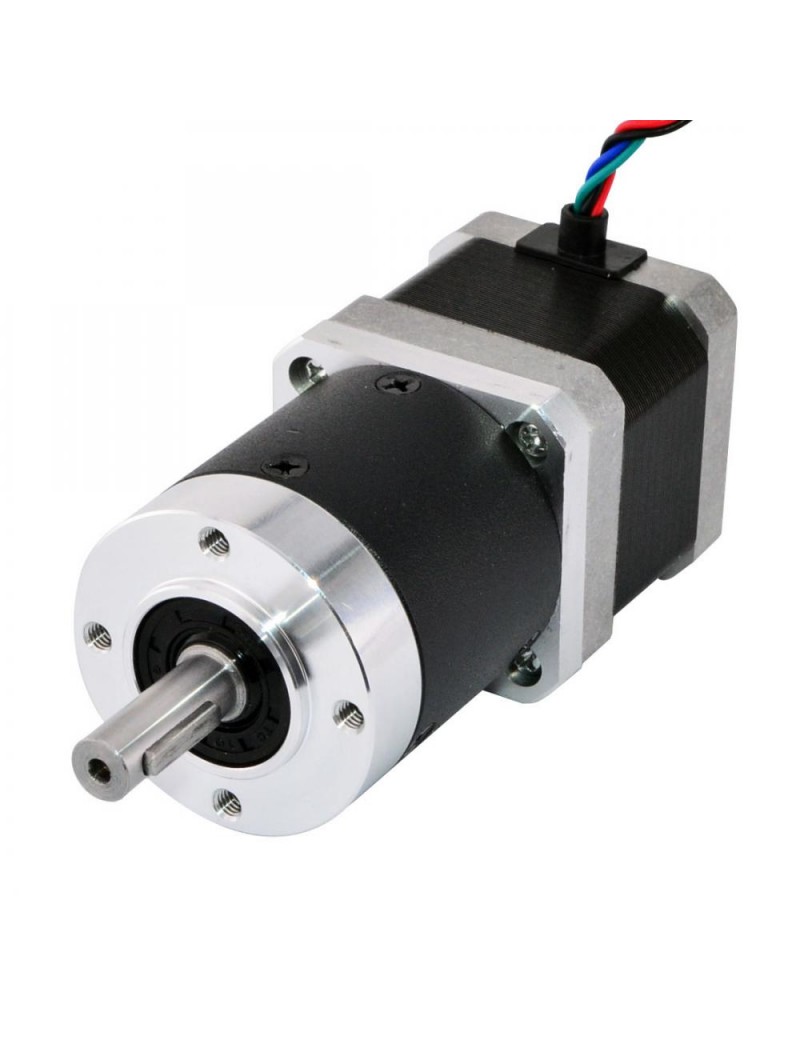

Questo motore passo-passo Nema 17 con corpo da 39 mm e corrente nominale di 1.68 A, integrato con un riduttore epicicloidale da 48,3 mm 15: 1 rapporto di riduzione. È una buona soluzione per le applicazioni che hanno uno spazio speciale ma richiedono bassa velocità e / o coppia elevata.

Specifica Elettrica

• Codice Articolo del Costruttore: 17HS15-1684S-HG15
• Tipo di motore: Bipolar Stepper
• Angolo di passo: 0.12 deg
• Tenuta della coppia senza cambio: 39Ncm(55oz.in)
• Corrente/fase nominale: 1.68A
• Resistenza di fase: 1.6ohms
• Tensione nominale: 2.7V
• Induttanza: 3.2mH ± 20%(1KHz)

Specifiche del cambio

• Tipo di Riduttore: Planetary
• Rapporto di riduzione: 15 : 1
• Efficienza: 90%
• Backlash at No-load: <=25 arcmin
• Coppia massima ammissibile: 15Nm(2124oz.in)
• Momento ammissibile di coppia: 25Nm(3540oz.in)
• Carico radiale massimo dell'albero: 150N
• Temperatura ambiente: -10 - 90℃
• Classe di isolamento: B
• Rumore: <=50 dB
• Aspettativa di vita: 20000 h

Specifica Fisica

• Dimensione telaio: 42 x 42mm
• Altezza del motore: 39mm
• Lunghezza del cambio: 48.3mm
• Diametro dell'asse: Φ8mm
• Lunghezza asta: 23.5mm
• Key-way Lunghezza: 14mm
• Numero di cavi: 4
• Lunghezza del cavo: 320mm
• Peso: 880g

Connessione

Risorse

• Scheda tecnica completa: 17HS15-1684S-HG15.pdf
