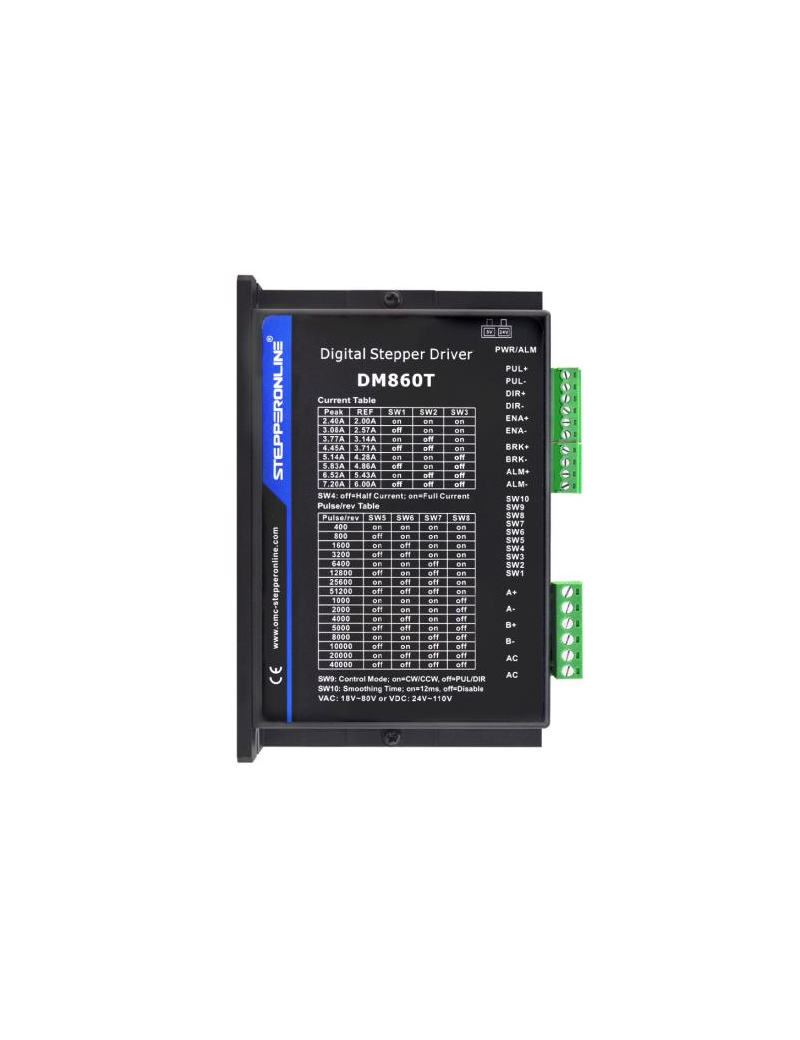

Il DM860T è un driver stepper completamente digitale sviluppato con algoritmo di controllo DSP avanzato basato sulla più recente tecnologia di controllo del movimento. Ha raggiunto un livello unico di levigatezza del sistema, fornendo una coppia ottimale e l'instabilità netta a valori medi. La sua funzione di auto-identificazione del motore e di configurazione automatica dei parametri offre una configurazione rapida a modalità ottimali con motori diversi. Rispetto ai tradizionali convertitori analogici, DM860T può pilotare un motore passo-passo con un rumore molto più basso, un riscaldamento inferiore e un movimento più fluido. Le sue caratteristiche uniche rendono DM860T la scelta ideale per le applicazioni ad alto fabbisogno.

Caratteristiche principali

• L'anti-risonanza fornisce una coppia ottimale e instabilità nulle a valori medi
• L'auto-identificazione e la tecnologia di configurazione automatica dei parametri, offre risposte ottimali con diversi motori
• Multi-Stepping consente un ingresso step a bassa risoluzione per produrre un'uscita microstep più elevata, offrendo così un movimento del motore più fluido
• 16 risoluzioni microstep selezionabili tra cui 400, 800, 1600, 3200, 6400, 12800, 25600, 51200, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 40000
• Avvio graduale senza "salto" all'accensione
• Tensione di ingresso 18-80VAC or 36-110VDC
• 8 corrente di picco selezionabile compreso 2.40A, 3.08A, 3.77A, 4.45A, 5.14A, 5.83A, 6.52A, 7.20A
• Frequenza di ingresso impulsiva fino a 200 KHz, TTL compatibile e ingresso otticamente isolato
• Riduzione automatica della corrente di riposo
• Adatto per motori a 2 fasi e 4 fasi
• Supporta le modalità PUL / DIR e CW / CCW
• Protezione da sovratensione e sovracorrente

Specifica Elettrica:

• Uscita corrente di picco: 2.4~7.2A (6.0 RMS)
• Tensione di ingresso: +18~80VAC or 36~110VDC (L'alimentazione CC +/- può essere collegata in qualsiasi ordine)
• Logica Segnale Corrente: 7~16mA (Typical 10mA)
• Frequenza di ingresso impulsiva: 0~200kHz
• Larghezza di impulso: 2.5μS
• Resistenza di isolamento: 100MΩ

Ambiente operativo e altre specifiche(Tj = 25℃/77℉):

• Raffreddamento: raffreddamento naturale o raffreddamento forzato
• Ambiente: evitare polvere, nebbia d'olio e gas corrosivi
• Temperatura ambiente: 0℃ － 65℃
• Umidità: 40%RH－90%RH
• Temperatura di esercizio: -10℃ － 45℃
• Vibrazione: 10-55Hz / 0.15mm
• Temperatura di conservazione: -20℃ － 65℃
• Peso: Approx.580g (20.46oz)
