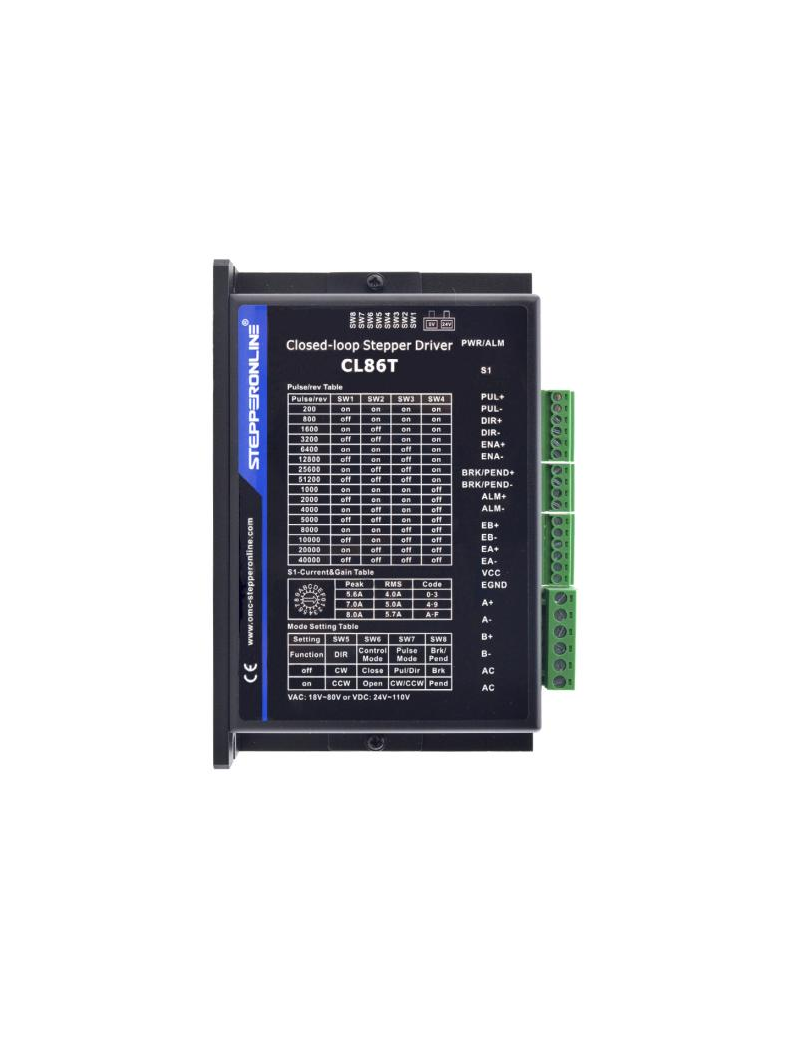

Questo driver passo-passo a Closed-loop offre un'alternativa per applicazioni che richiedono alte prestazioni e alta affidabilità quando il servo era l'unica scelta, mentre rimane redditizio. Il sistema include un motore passo-passo a 2 fasi combinato con un convertitore completamente digitale ad alte prestazioni e un encoder interno che viene utilizzato per chiudere la posizione, la velocità e gli anelli di corrente in tempo reale, proprio come i sistemi servo. Combina il meglio delle tecnologie dei servoazionamenti e dei motori passo-passo e offre funzionalità e miglioramenti esclusivi su entrambi, a un costo molto inferiore a quello di un servosistema.

Nota bene: per la versione attuale, la tensione predefinita del segnale di controllo è di 5V. Se è necessario collegare 24V, un 2KΩ dovrebbe essere aggiunto. Per maggiori dettagli sullo schema di cablaggio, si prega di leggere il manuale al link in basso.

Caratteristiche principali:

• Closed-loop, elimina la perdita di sincronizzazione
• Ampio raggio d'azione: maggiore coppia e maggiore velocità
• Riscaldamento del motore ridotto e più efficiente
• Movimento fluido e rumore del motore super-basso
• Non è necessario un elevato margine di coppia
• Nessuna sintonizzazione e sempre stabile
• Risposta rapida, nessun ritardo e quasi nessun tempo di assestamento
• Coppia elevata all'avviamento e bassa velocità, elevata rigidità a fermo
• Offrire prestazioni simili ai servo ad un costo molto inferiore

Specifica Elettrica:

• Uscita corrente di picco: 0~8.2A
• Tensione di ingresso: +24~80VDC (Typical 48VDC)
• Logica Segnale Corrente: 7~16mA (Typical 10mA)
• Frequenza di ingresso impulsiva: 0~200kHz
• Resistenza di isolamento: 500MΩ

Ambiente operativo e altre specifiche(Tj = 25℃/77℉):

• Raffreddamento: raffreddamento naturale o raffreddamento forzato
• Ambiente: evitare polvere, nebbia d'olio e gas corrosivi
• Temperatura ambiente: 0℃ － 50℃
• Umidità: 40%RH－90%RH
• Temperatura di esercizio: 70℃ MAX
• Vibrazione: 5.9m/s2 Max
• Temperatura di conservazione: -20℃ － 65℃
• Peso: Approx.580g (20.5oz)

Risorse

• RS232 Cable: RS232-1
• RS232 Adapter Cable to USB 2.0: C003
• Manual: CL86T_V3.0.pdf
• Hardware Installation Manual: Closed_Loop.pdf
• Software: Version MS12C, Version MS31B
• Software Manual: CL86T
