Quando avete bisogno di switchare un sacco di potenza, i MOSFET a P-Channel sono i migliori per il lavoro.

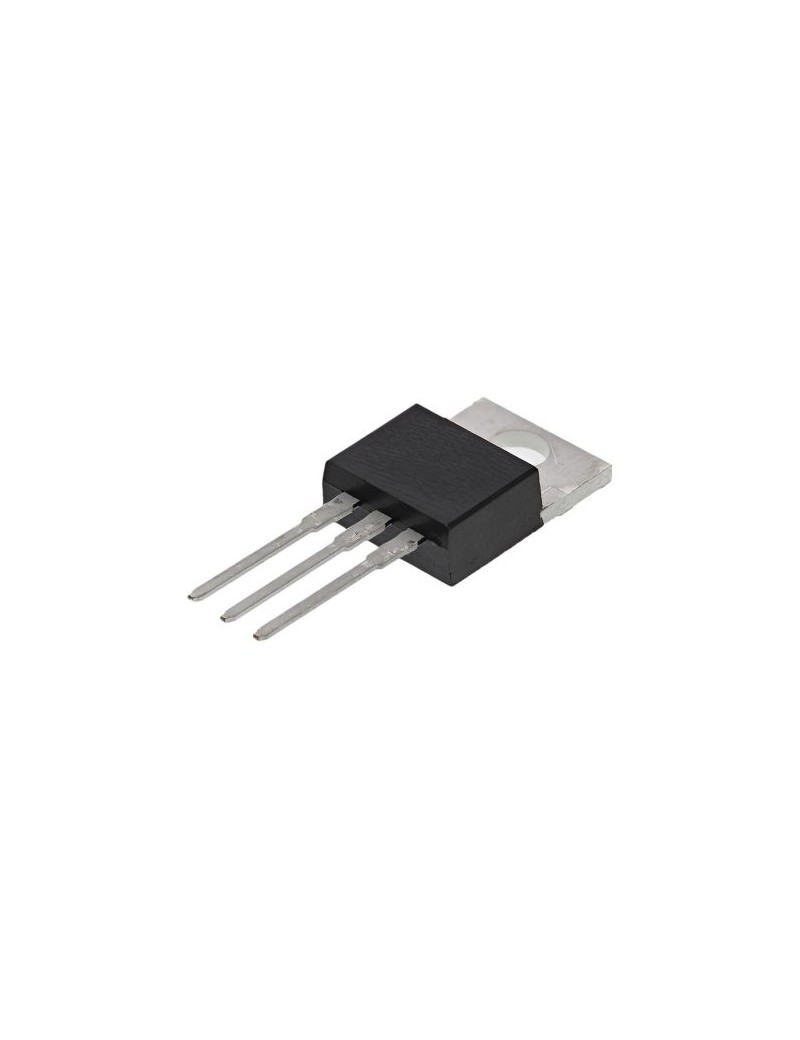

Con questi P-FET è possibile passare 60V e 25A (con adeguata calore affondamento), e sono a package TO-220 in modo che si adattino perfettamente a qualsiasi basetta o perfboard.

Il dissipamento di calore è facile con TO-220s, ma a causa delle Rds molto bassi (su) di fino a 70 mOhm (a seconda della Vgs - controllare la scheda tecnica) si può ottenere via senza dissipatori per carichi piuttosto elevati!

La tensione di soglia è fino a 5V per 20A di corrente, in modo da poter controllare direttamente da un microcontrollore in esecuzione sulla logica 5V.

Il pacchetto TO-220 può dissipare fino a 2 watt senza dissipatore (a temperatura ambiente).

Poiché ha una Rds di <100 milliohms a logica 5V-12V, il che significa che è possibile passare circa 10 Ampere senza dissipatore di calore - di più se si utilizza PWM.

CARATTERISTICHE TECNICHE

Datasheet

• Drain-Source Breakdown Voltage: -60 V
• Gate-Source Breakdown Voltage: +/- 25 V
• Continuous Drain Current: 27 A
• Minimum / Maximum Operating Temperature: -55ºC / 175ºC

Dimensions

• Height (incl. pins): 28mm / 1.1"
• Width: 10mm / 0.4"
• Length of Pins: 13.5mm / 0.5"
• Weight: 2g
